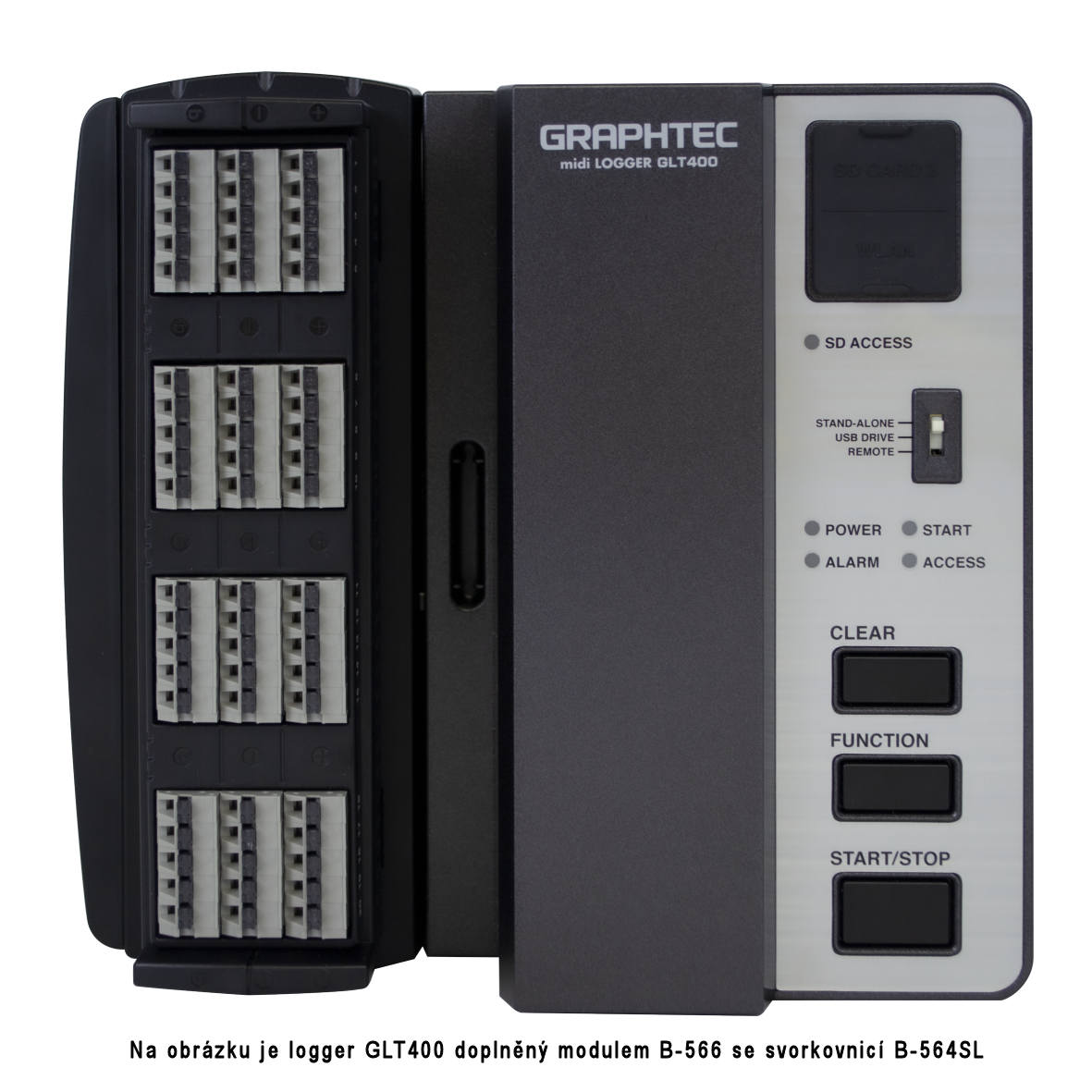

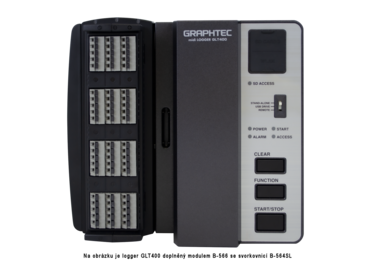

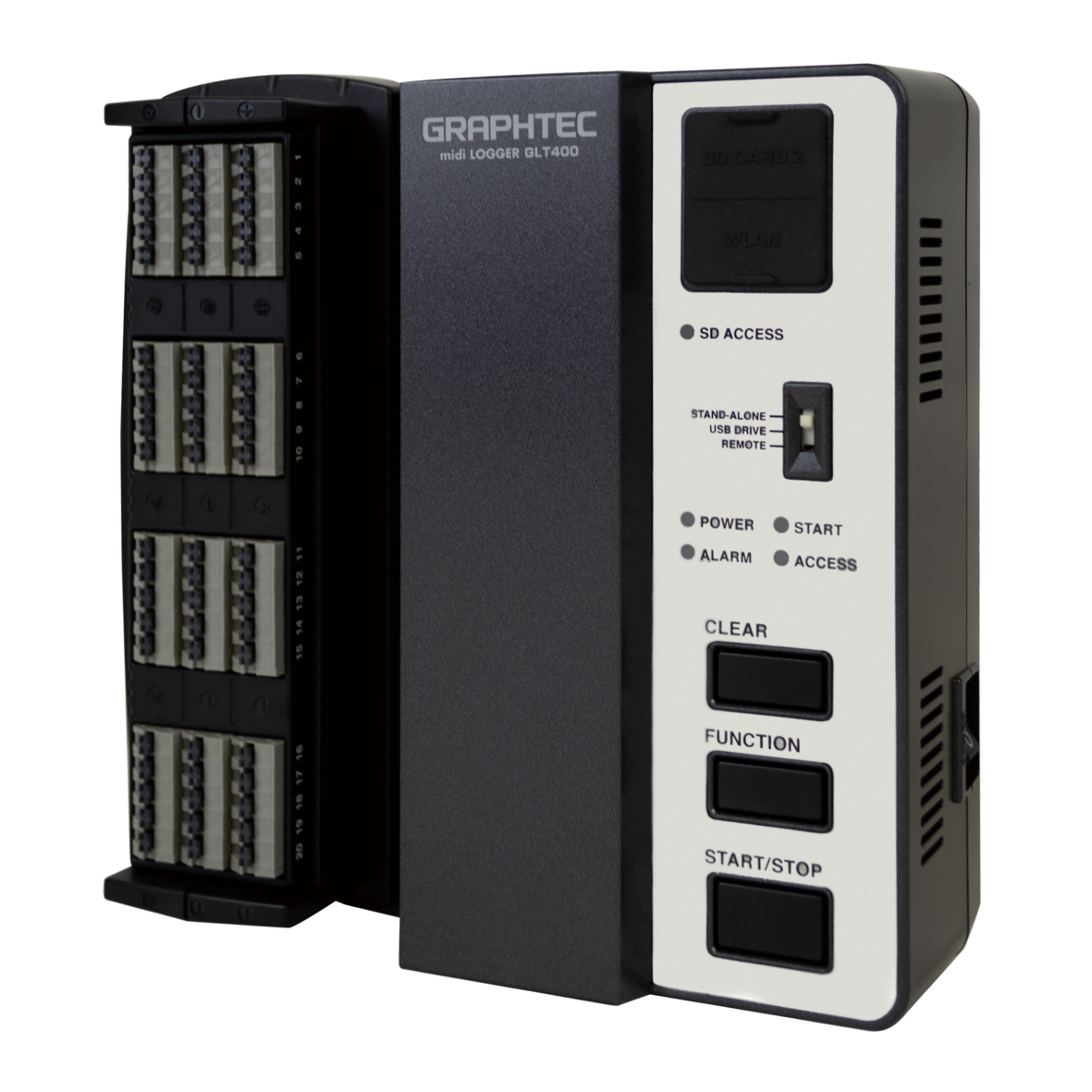

Datalogger GRAPHTEC GLT400

Funkcie:

• I/O meracia periféria k PLC, komunikácia cez Modbus/TCP protokol
• meracia súprava k vzdialenej technológii, komunikácia s PC cez LAN/WLAN/USB
• špeciálna I/O periféria (bez displeja) pre základný logger GL840, spojenie Ethernet, WLAN
• podpora WEB server, FTP server, FTP Client
• široký rozsah prevádzkových teplôt -20 až + 60 ºC
• zdarma dostupný výkonný softvér pre PC

Parametre prístroja:

• na jeden logger možné pripojiť 1 až 10 týchto terminálov (možnosť rozšírenia až na 200 kanálov)
• rýchlosť vzorkovania 10 ms/kanál; t.j. až 200 ms/20 kanálov, 200 kanálov zmeria za 2 s
• napäťové rozsahy 20 mV až 100 V
• maximálne napätie medzi svorkami (+)/(-) je 60 Vp-p (pre rozsahy 20 mV až 2 V) a 110 Vp-p (pre 5 V až 100 V)
• presnosť merania napätia ±0.1 % z FS
• presnosť merania teploty ±1.55 ºC
• meranie teploty pomocou termočlánkov R, S, B, K, E, T, J, N, W
• meranie teploty pomocou odporového teplotného snímača Pt100, JPt100, Pt1000
• meranie relatívnej vlhkosti 0 - 100 % (voliteľne)
• 4 vstupné logické kanály
• 4 výstupné kanály
• v prístroji je integrovaná pamäť 4GB
• 1 slot pre ďalšiu pamäťovú SD kartu (SDHC podpora až do 32 GB) alebo Wi-Fi modul
• zaznamenané dáta môžu byť uložené v GBD alebo CSV formáte
• softvér GLT400 Setting App a GL-Connection zadarmo
• kábel pre pripojenie DIO kanálov (voliteľne)
• napájanie cez sieťový adaptér AC 100 až 240 V 50/60 Hz alebo DC od 8,5 do 24 V

Poznámky:

Logger GLT400 nemá štandardne žiadnu analógovú svorkovnicu - terminál. Ak aplikácia vyžaduje meranie analógových veličín je potrebné základný modul loggeru doplniť o terminály typu B-564/B-565.

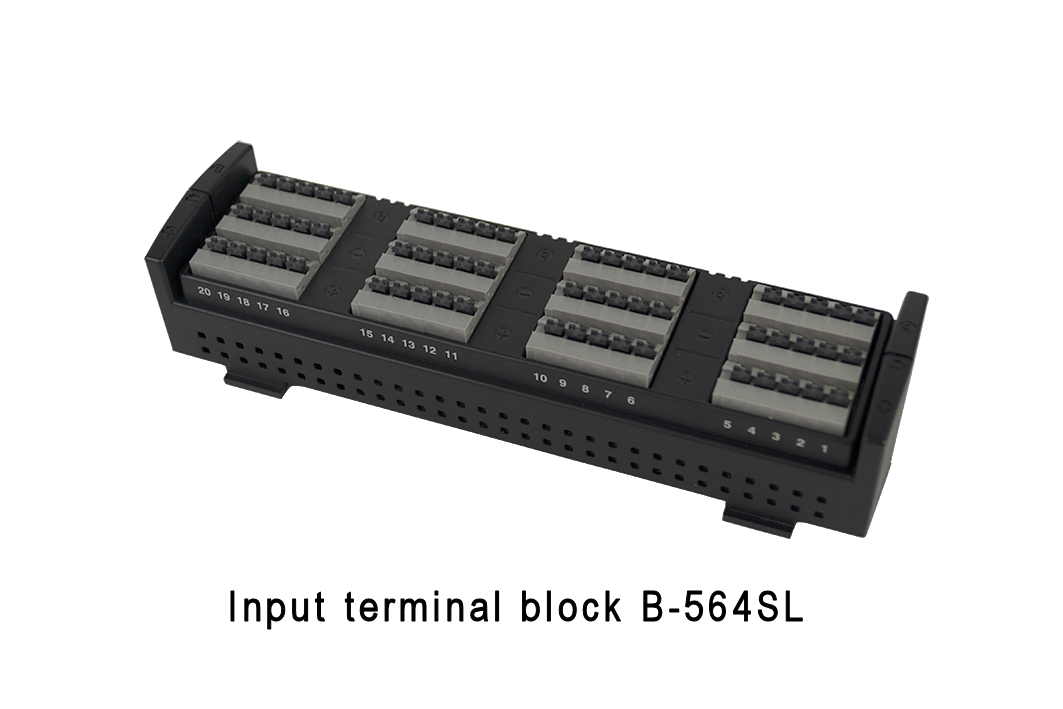

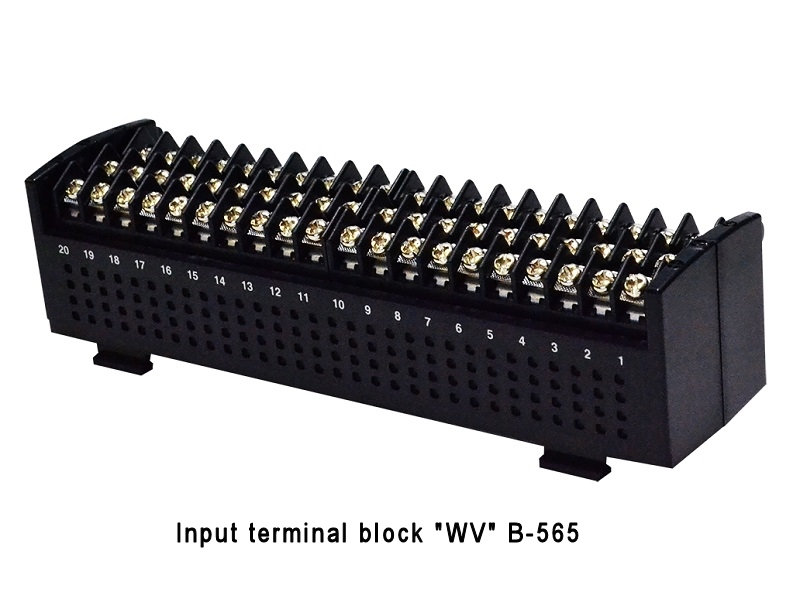

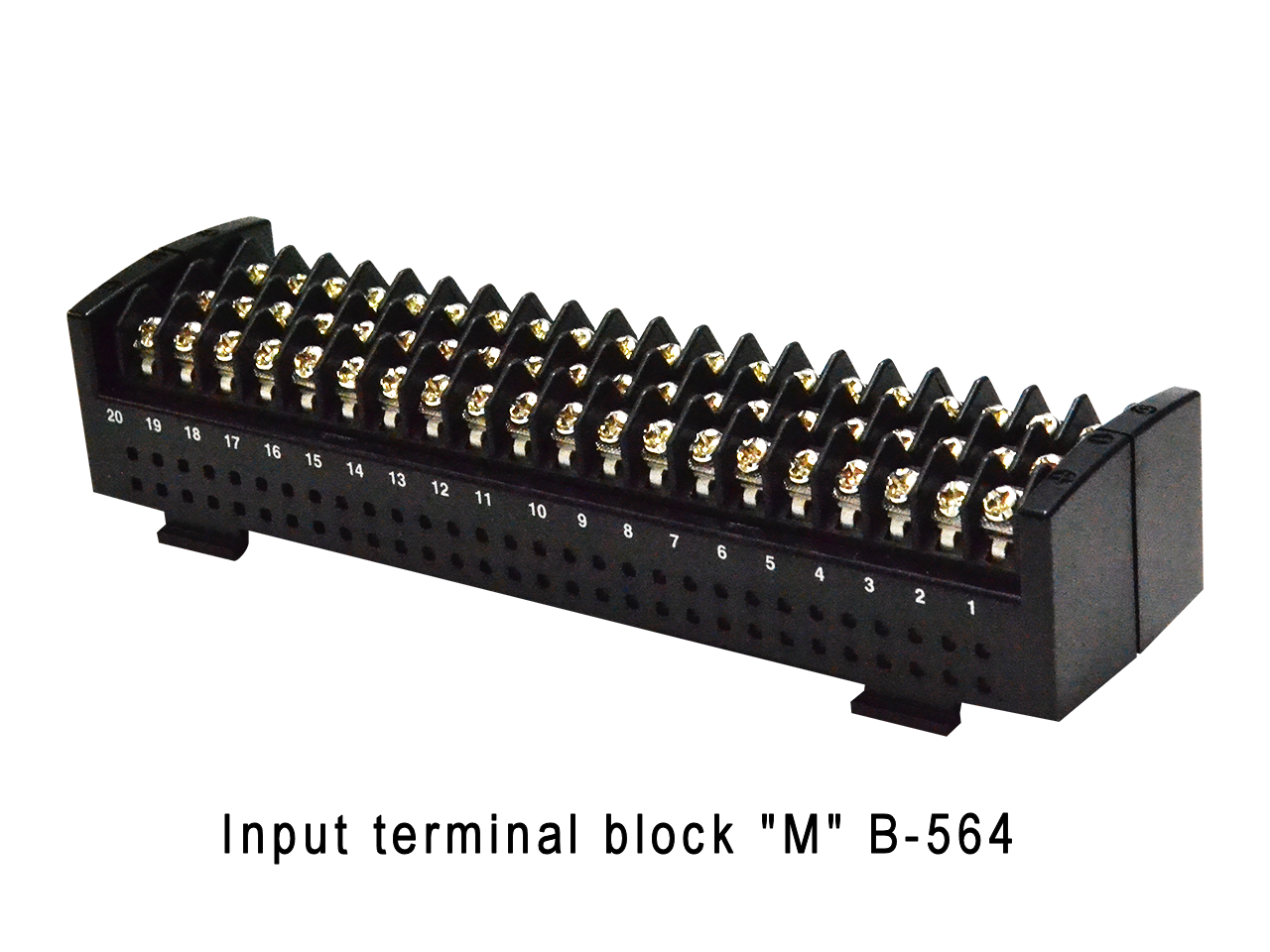

Logger pracuje s 20 kanálovými terminálmi typu B-564, B-564SL a B-565 (rovnakými ako loggery GL840) - voliteľne!

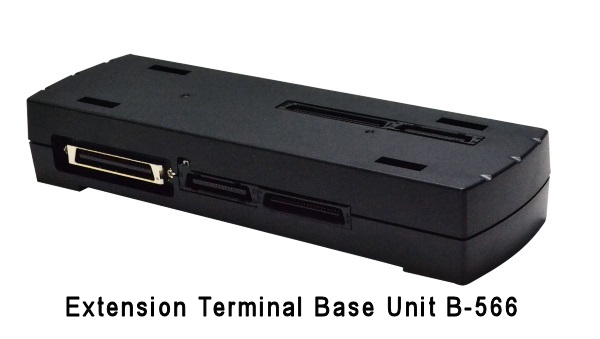

Príklad: 20 kanálová súprava (ekvivalent pre GL840-M) sa skladá z položiek GLT400, B-566 a B-564.
