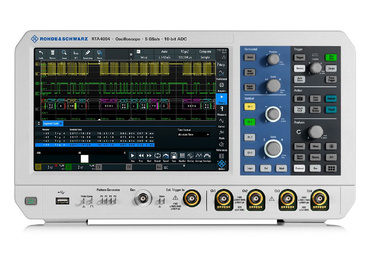

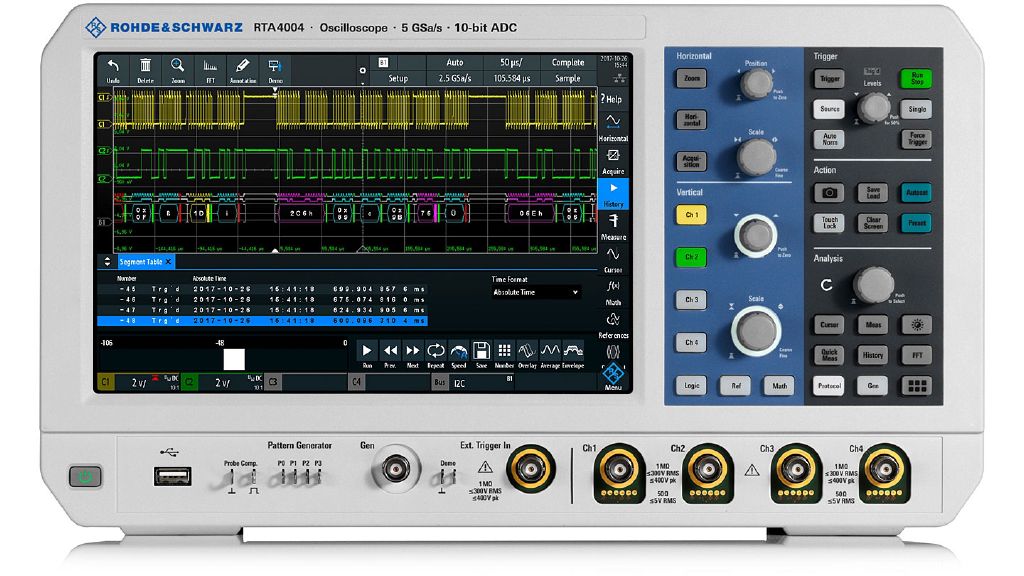

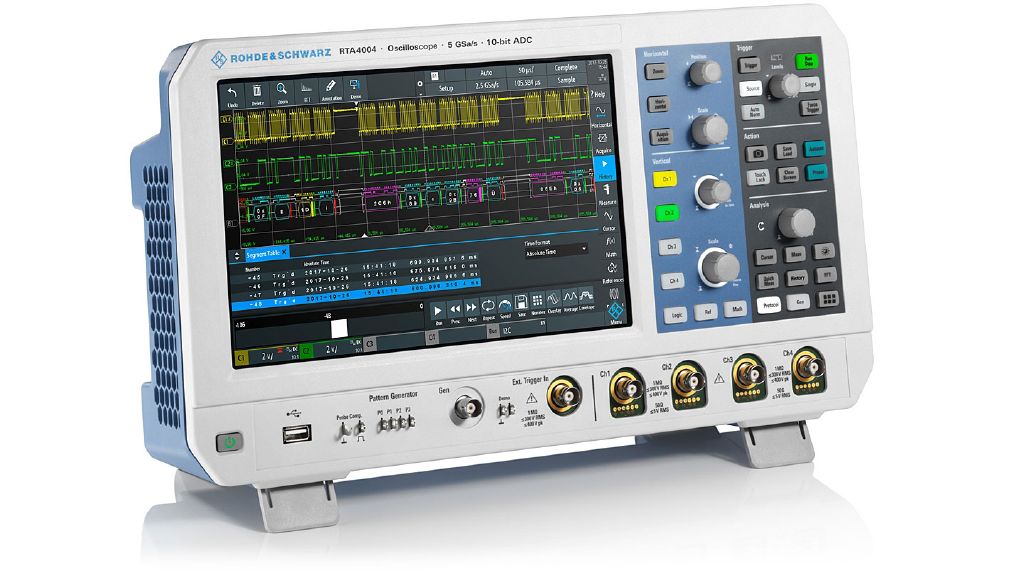

Digitálny osciloskop R&S RTA 4000

Osciloskop Rohde&Schwarz RTA4000 vyrobený s nemeckou precíznosťou a kvalitou. Osciloskop exceluje s nasledovnými parametrami.

• frekvenčný rozsah od DC do 200 MHz až 1 GHz

• 10 bitový ADC prevodník

• 200M bodov vnútornej pamäti (interleaved)

• 10" dotykový displej

Jeden osciloskop, mnoho funkcií:

Rozšírenia osciloskopu ako šírka pásma, dekódovanie zberníc, frekvenčná analýza, generátor alebo iné sa aplikujú do osciloskopu pomocou SW kľúča. To znamená, že užívateľ si môže osciloskop dodatočne rozširovať podľa aktuálnych požiadavok bez potreby odoslania zariadenia do servisného strediska výrobcu. Zároveň sú týmto znižované jednorázové finančné náklady na nákup osciloskopu.

Technická špecifikácia:

• 4 kanály (RTA4004)
• šírka pásma 200/350/500 MHz alebo 1 GHz
• vzorkovacia frekvencia 5 GSa/s
• dĺžka záznamu 100M bodov/kanál, 200M bodov (interleaved), 1G bodov s funkciou segmentovanej pamäte (voliteľne)
• 10 bitový A/D prevodník
• rozlíšenie 0,5 mV/dielik
• USB port pre ukladanie dát
• voliteľne softvér pre analýzu I2C, SPI, UART/RS-232/RS-422/RS-485, CAN, LIN, Audio (I2S, LJ, RJ, TDM), MIL-STD-1553, ARINC429
• funkcia voltmetra
• voliteľne funkcie frekvenčného čítača, logického analyzátora 16 kanálov a frekvenčnej analýzy (Bode plot)
• voliteľne ARB generátor funkcií, výkonová analýza, analýza spektra a spektogram
• 10,1"dotykový displej s rozlíšením 1280x800 px
• vzdialené ovládanie cez LAN rozhranie (webový prehliadač)

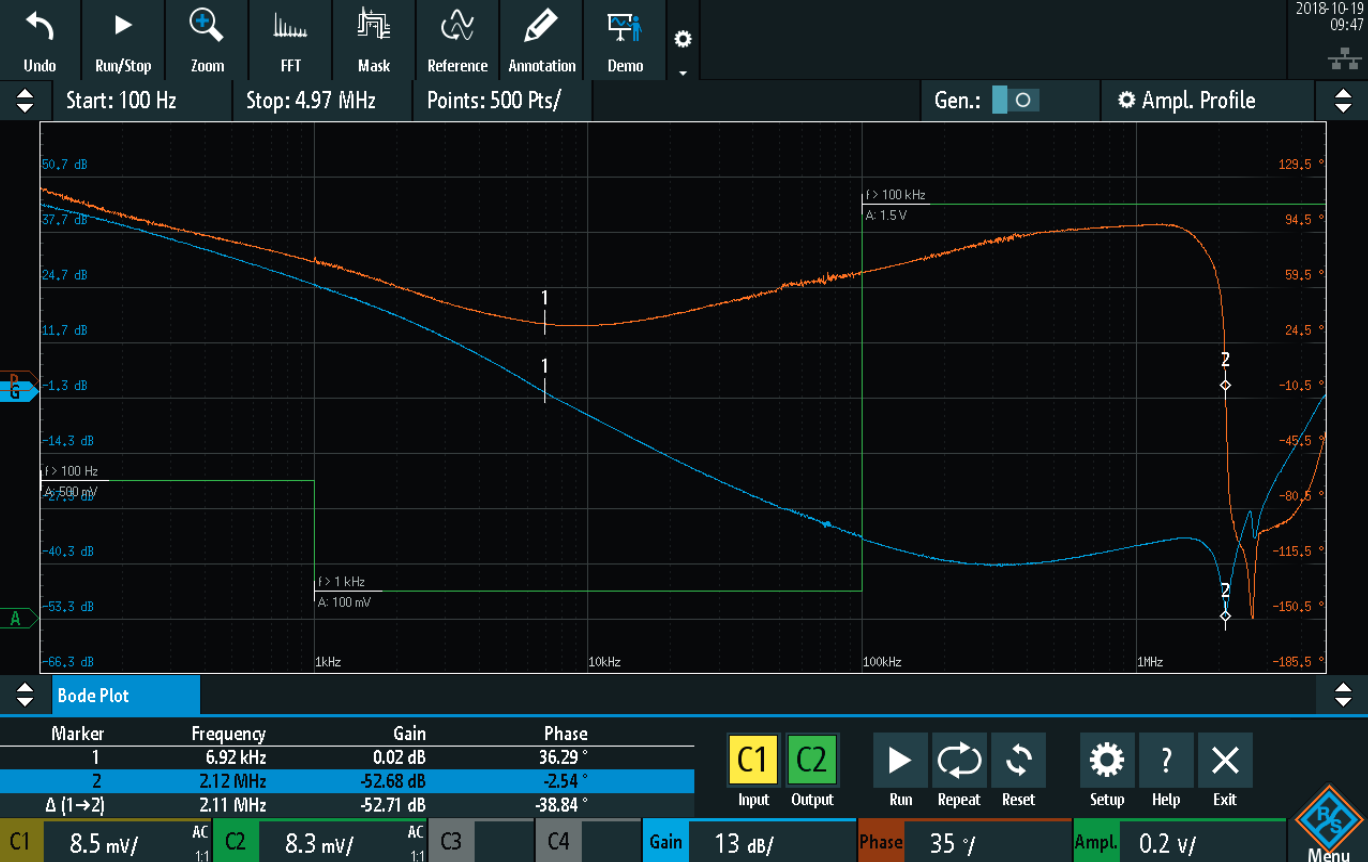

Zobrazenie funkcie Frekvenčná analýza (Bode Plot):

Osciloskop meria frekvenčnú odozvu napríklad zosilňovača alebo filtra. Meria pomer výstupného signálu z generátoru zabudovaného v osciloskope a výstupného signálu z testovaného zariadenia. Graficky a numericky zobrazí zisk, amplitúdu a fázu.

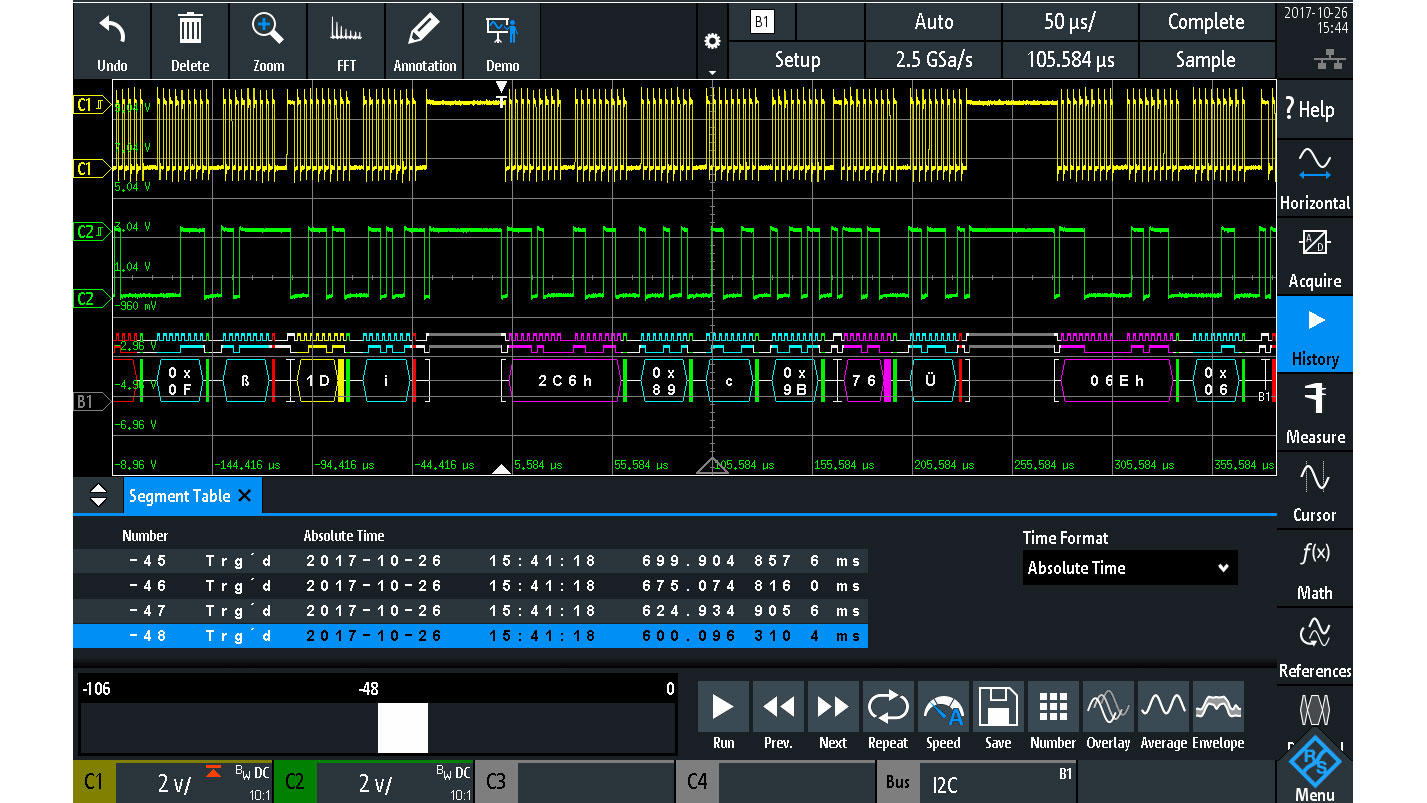

Zobrazenie funkcie História a segmentovaná pamäť:

Vnútorná pamäť osciloskopu je 100 M bodov/kanál alebo 200 M bodov ak nie je  použitý kanál č. 1 a 2 (3 a 4) súčasne. Funkciou segmentovanej pamäte je možné získať až 5 segmentov pamäte s dĺžkou 200 M bodov, čo vo výsledku znamená celkovú pamäť až 1 000 000 000 bodov. Medzi jednotlivými segmentami je tzv. Blind time - čas potrebný na spracovanie dát osciloskopom - približne 200 ns.

Vzdialené ovládanie osciloskopu:

RTA osciloskop sa jednoducho ovláda cez dotykový displej, prípadne tlačidlá na prednom paneli. Pre užívateľov pracujúcich s počítačom má osciloskop k dispozícii rozhranie LAN. Jednoduchým nastavením IP adresy je možné ovládanie a ukladanie nameraných dát cez webový prehliadač.
