Digitálny osciloskop R&S RTM-3000

teaser

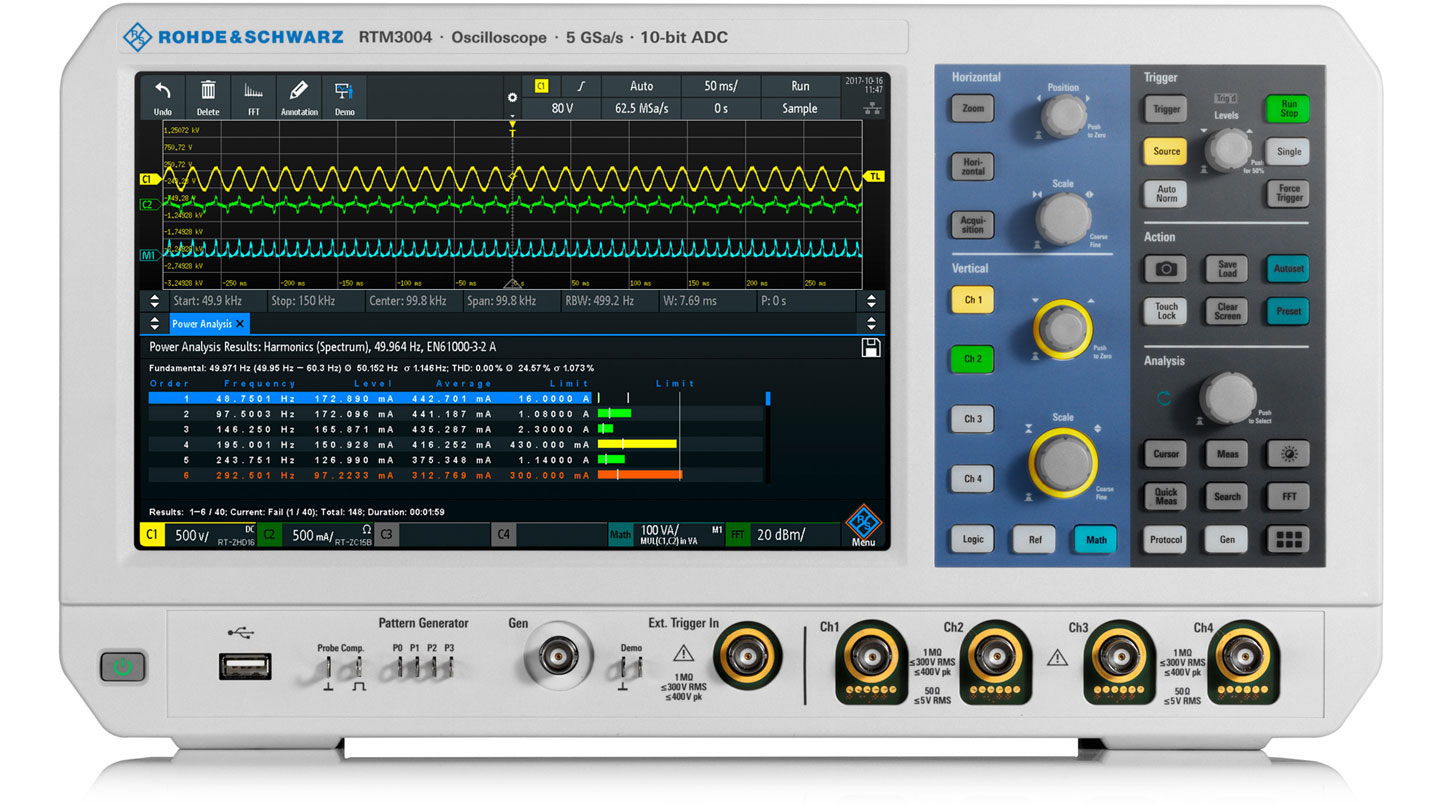

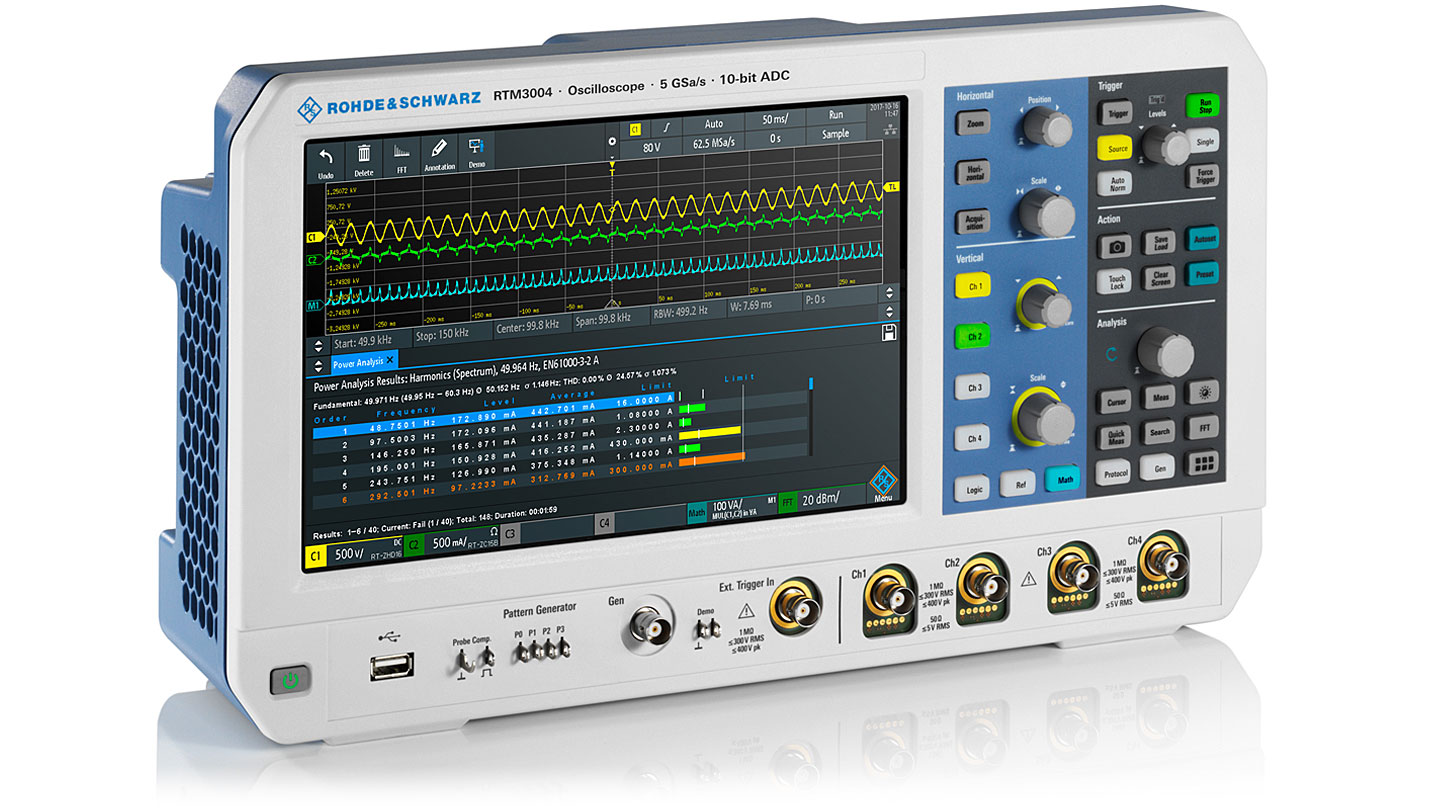

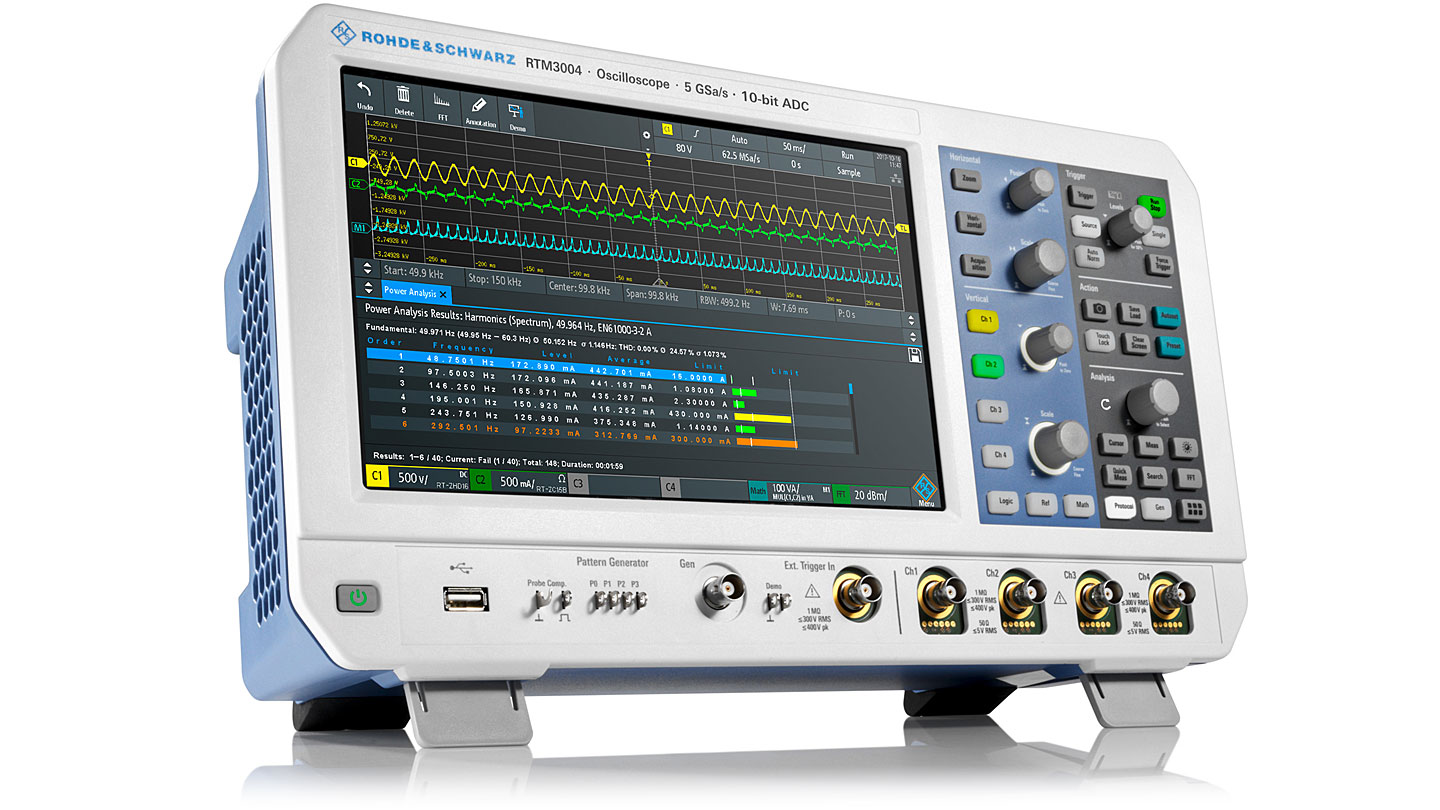

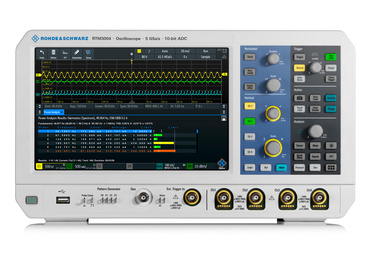

Digitálny osciloskop Rohde & Schwarz RTM3000 s 2 (RTM3002) alebo 4 kanálmi (RTM3004). Šírka pásma 100/200/350/500 MHz alebo 1 GHz so vzorkovacou rýchlosťou 5 GSa/s, 10-bit ADC s rozlíšením 0,5 mV/div, pamäť 80M bodov, kapacitná dotyková obrazovka 10,1" s rozlíšením 1280x800 px, komunikácia cez USB a LAN.

Cenové rozpätie 3000 - 3950 Eur bez DPH

Osciloskop Rohde&Schwarz RTM3000 vyrobený s nemeckou precíznosťou a kvalitou. Osciloskop exceluje s nasledovnými parametrami.

  • frekvenčný rozsah od DC do 100 MHz až 1 GHz
  • 10 bitový ADC prevodník
  • 80M bodov vnútornej pamäti (interleaved)
  • 10" dotykový displej



Jeden osciloskop, mnoho funkcií:

Rozšírenia osciloskopu ako šírka pásma, dekódovanie zberníc, frekvenčná analýza, generátor alebo iné sa aplikujú do osciloskopu pomocou SW kľúča. To znamená, že užívateľ si môže osciloskop dodatočne rozširovať podľa aktuálnych požiadavok bez potreby odoslania zariadenia do servisného strediska výrobcu. Zároveň sú týmto znižované jednorázové finančné náklady na nákup osciloskopu.



Technická špecifikácia:

  • 2/4 kanály (RTM3002 / RTM3004)
  • šírka pásma 100/200/350/500 MHz alebo 1 GHz
  • vzorkovacia frekvencia 5 GSa/s
  • dĺžka záznamu 40M bodov/kanál, 80M bodov (interleaved), 400M bodov s funkciou segmentovanej pamäte (voliteľne)
  • 10 bitový A/D prevodník
  • rozlíšenie 0,5 mV/dielik
  • USB port pre ukladanie dát
  • voliteľne softvér pre analýzu I2C, SPI, UART/RS-232/RS-422/RS-485, CAN, LIN, Audio (I2S, LJ, RJ, TDM), MIL-STD-1553, ARINC429
  • funkcia voltmetra
  • voliteľne funkcie frekvenčného čítača, logického analyzátora 16 kanálov a frekvenčnej analýzy (Bode plot)
  • voliteľne ARB generátor funkcií, výkonová analýza, analýza spektra a spektogram
  • 10,1"dotykový displej s rozlíšením 1280x800 px
  • vzdialené ovládanie cez LAN rozhranie (webový prehliadač)



Zobrazenie funkcie Frekvenčná analýza (Bode Plot):

Osciloskop meria frekvenčnú odozvu napríklad zosilňovača alebo filtra. Meria pomer výstupného signálu z generátoru zabudovaného v osciloskope a výstupného signálu z testovaného zariadenia. Graficky a numericky zobrazí zisk, amplitúdu a fázu.



Zobrazenie funkcie História a segmentovaná pamäť:

Vnútorná pamäť osciloskopu je 40 M bodov/kanál alebo 80 M bodov ak nie je  použitý kanál č. 1 a 2 (3 a 4) súčasne. Funkciou segmentovanej pamäte je možné získať až 5 segmentov pamäte s dĺžkou 80 M bodov, čo vo výsledku znamená celkovú pamäť až 400 000 000 bodov. Medzi jednotlivými segmentami je tzv. Blind time - čas potrebný na spracovanie dát osciloskopom - približne 200 ns.



Vzdialené ovládanie osciloskopu:

RTM osciloskop sa jednoducho ovláda cez dotykový displej, prípadne tlačidlá na prednom paneli. Pre užívateľov pracujúcich s počítačom má osciloskop k dispozícii rozhranie LAN. Jednoduchým nastavením IP adresy je možné ovládanie a ukladanie nameraných dát cez webový prehliadač.



Nekupujte mačku vo vreci...



Viete, že k vybraným prístrojom z tejto kategórie ponúkame ukážku zdrama?

Stačí nás kontaktovať a dohodnúť si stretnutie.
