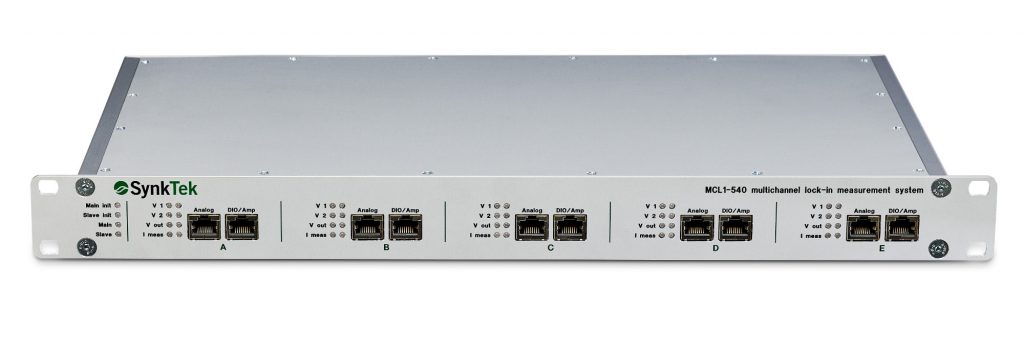

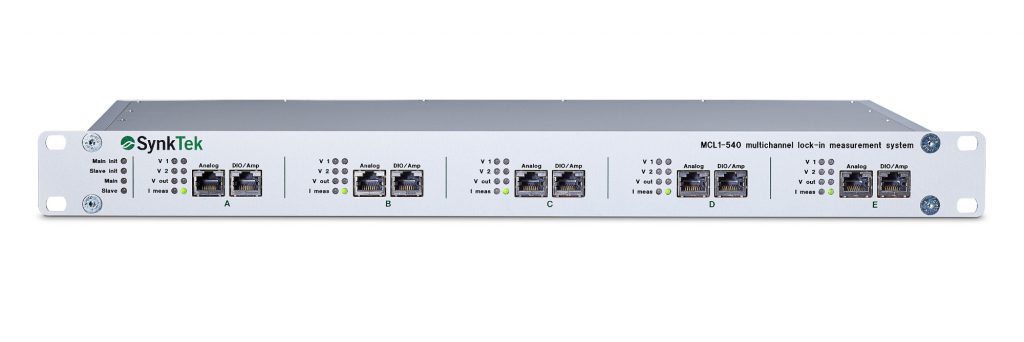

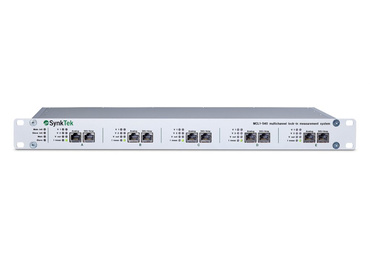

Lock-in zosilňovač SynkTek MCL1-540

SynkTek Lock-in zosilňovač je viackanálový modulárny systém na synchronizované meranie analógových signálov. Jednotkou s 5 modulmi je možné merať 10 napäťových a 5 prúdových signálov. Vďaka patentovanej technológií je meranie synchronizované vo frekvencii a čase a tým sú merané hodnoty odolné voči šumu a zmenám budiaceho signálu. Konfigurácia Lock-inu MCL1-540 a jeho modulov do jedného meracieho celku prináša výhody multi-harmonického meracieho aparátu, kde môže užívateľ zmerať AC/DC signály na požadovaných frekvenciách - napätie, prúd, amplitúda, fáza... a to všetko s jedným zariadením.

• synchronizované LOCK-IN meranie až 15 analógových signálov
• modulárny systém, max. 5 modulov, možnosť užívateľom pridať moduly i neskôr od zakúpenia hlavnej jednotky

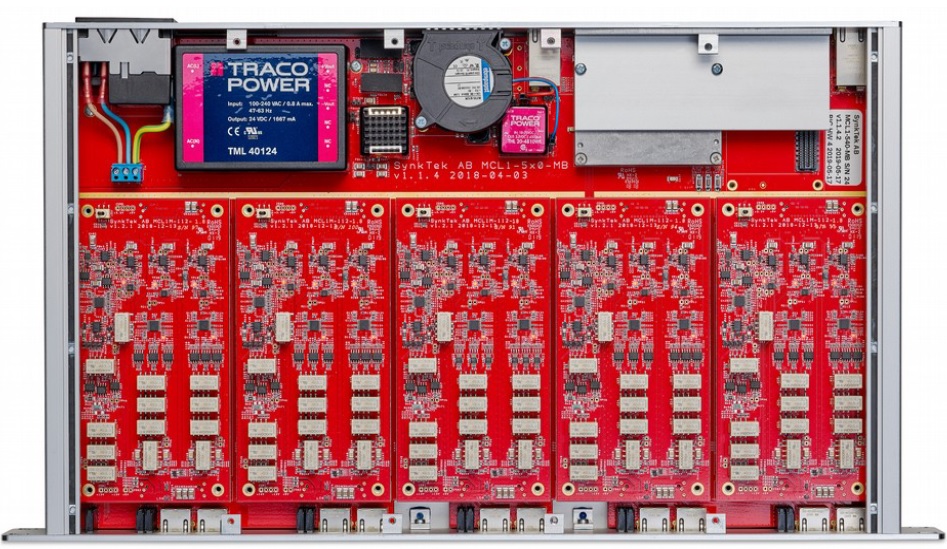

• žiadny multiplexing, každý modul má vlastný ADC / DAC prevodník
• frekvenčný rozsah DC - 500 kHz
• 2 diferenčné analógové vstupy, 1 analógový napäťový výstup
• analógové vstupy 18 bit ADC prevodník, napäťový rozsah od nV do ±10 V, rozlíšenie 6 digitov
• meranie prúdu v rozsahu 25 nA až 50 mA
• konektory RJ45
• funkcia akvizície dát a FFT
• WEB server, LabVIEW API, Python API, REST Web API

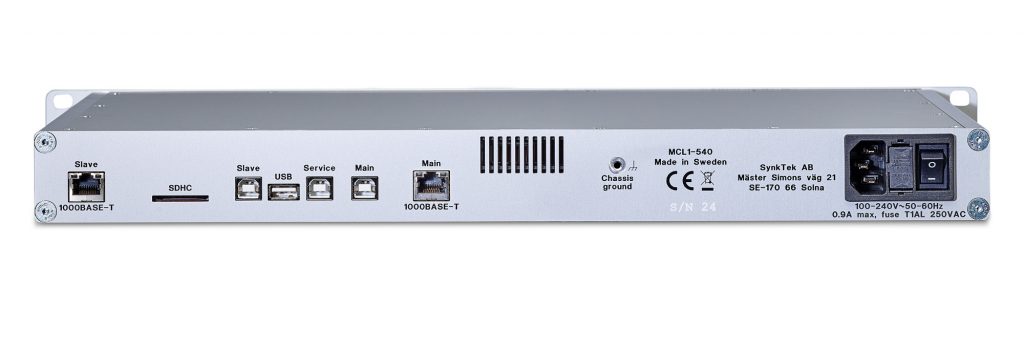

• komunikačné rozhranie 1000BASE-T Ethernet, USB 2.0
• uchytenie do racku - 19"

Voliteľne konfigurácia modulov podľa vstupného šumu:

• 2.0 nV/√Hz, ~1 GOhm (MCLM-112-2.0)
• 3.7 nV/√Hz, ~30 GOhm (MCL1M-112-4)
• 18 nV/√Hz, ~TOhm (MCLM-112-18)

Voliteľné príslušenstvo:

• Tienené ethernet káble v dĺžkach 0,3 / 0,5 / 1 / 2 / 5 / 10 / 20 m

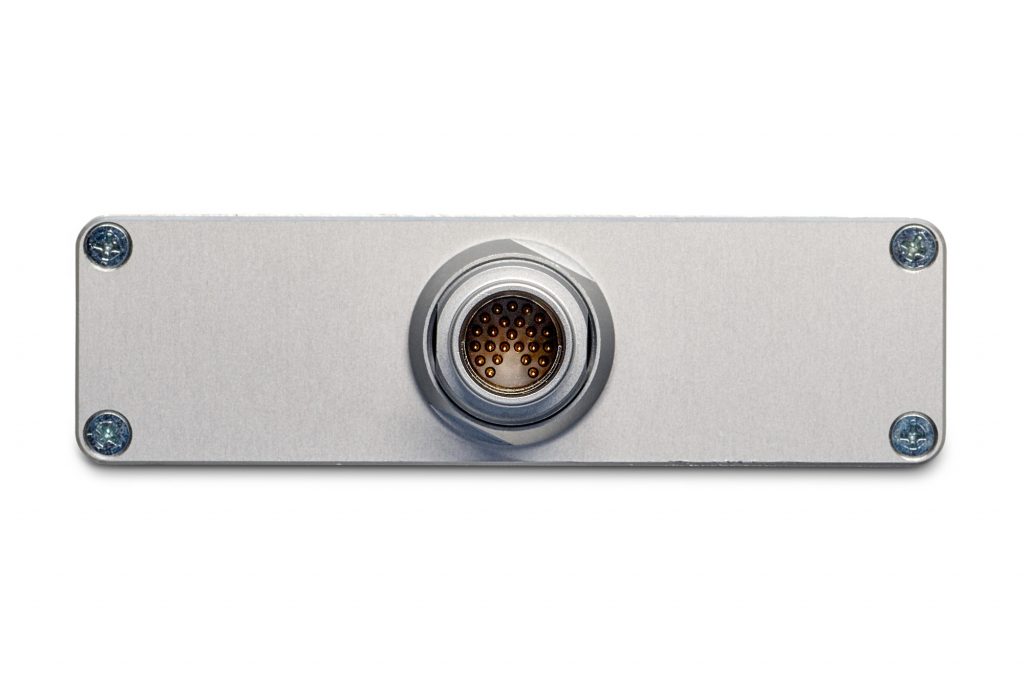

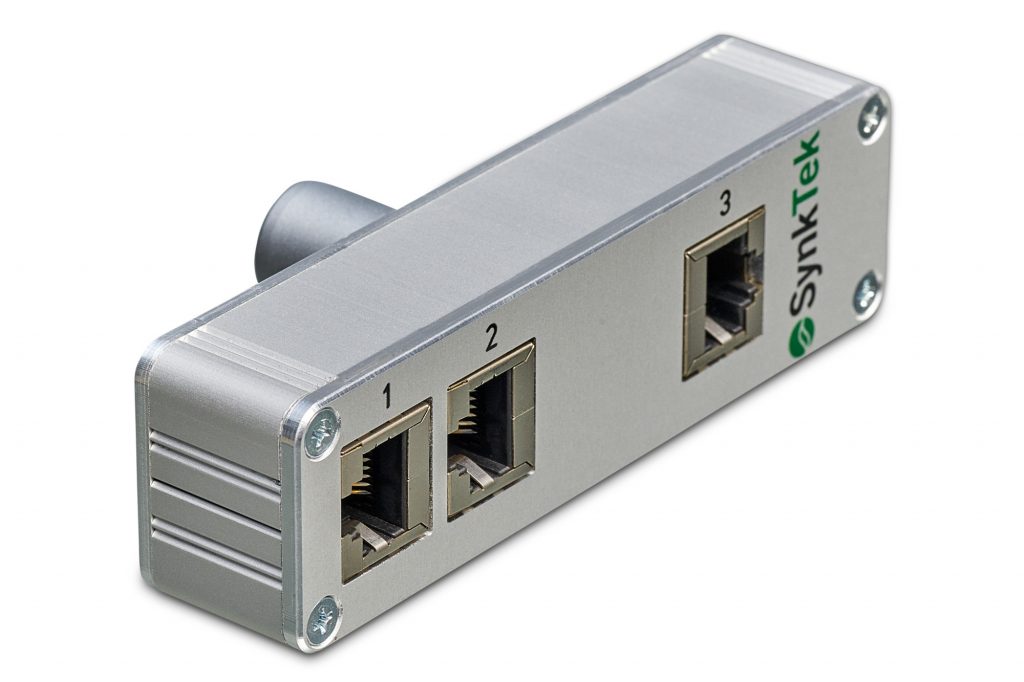

• Prevodník z 3x RJ45 na 24 pin Fischer konektor

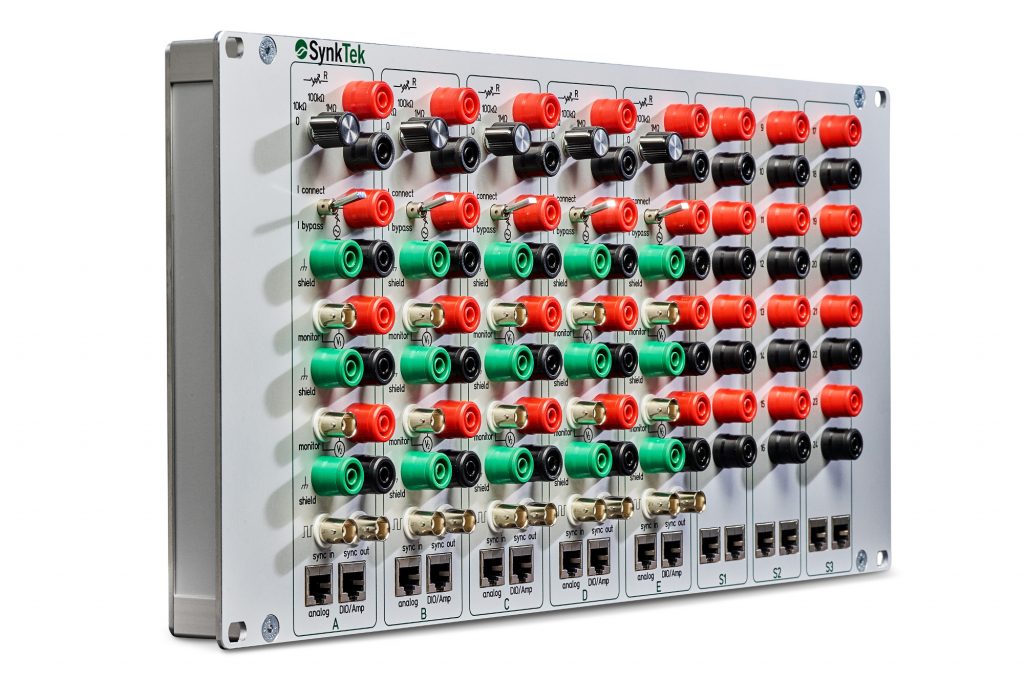

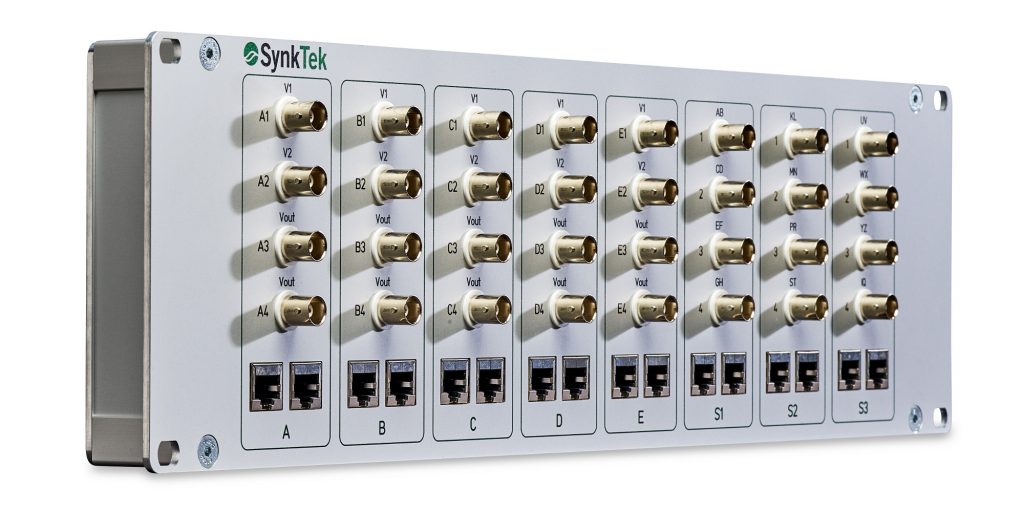

• "Breakout" prevodníky z RJ45 na BNC alebo na banánky: 8x RJ45 na 4x BNC (BB-BNC32) / 8x RJ45 na 8x BNC (BB-BNC64)
