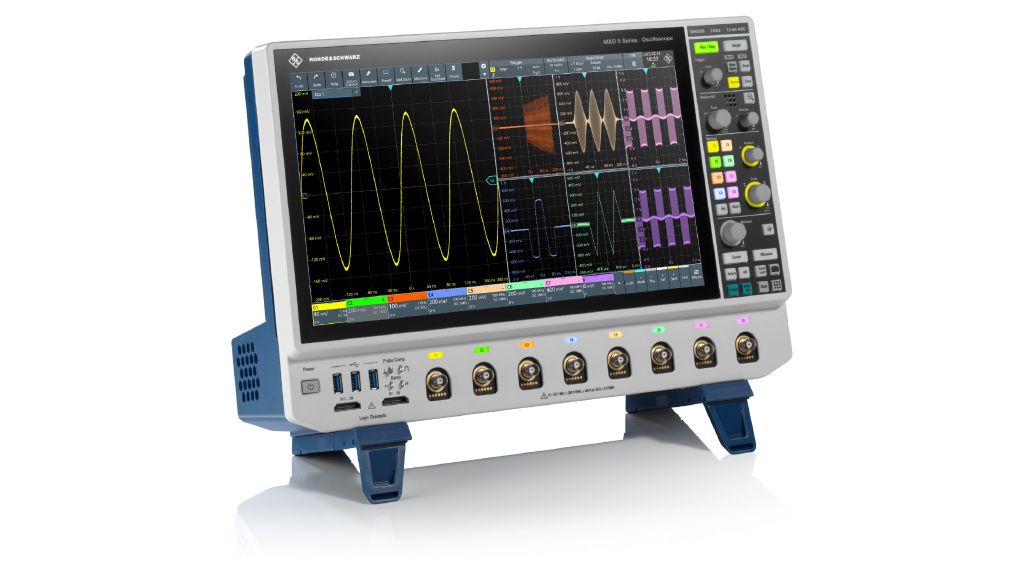

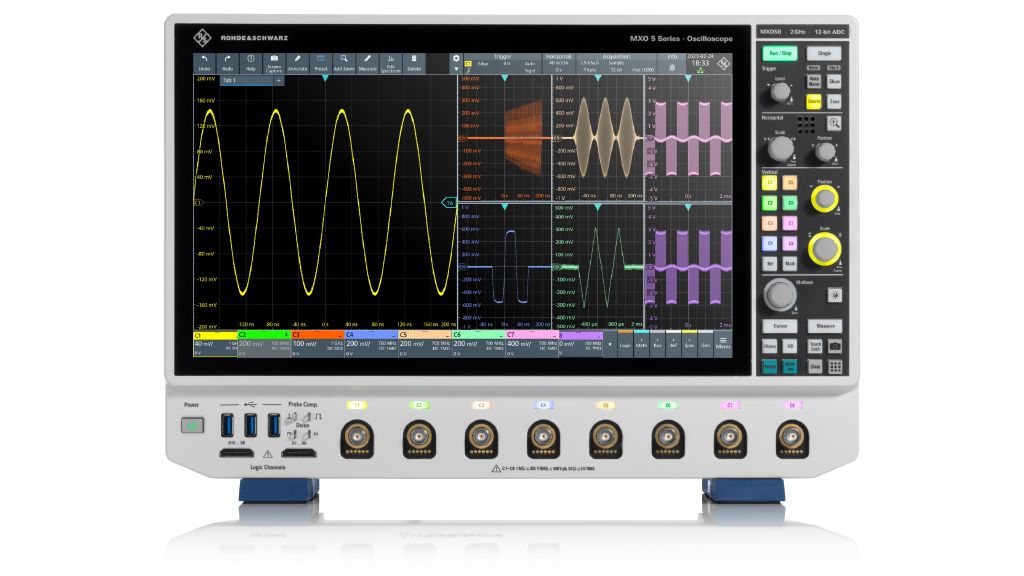

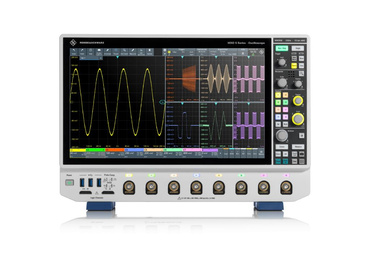

Osciloskop R&S MXO 5

Osciloskop MXO 5 od nemeckého výrobcu Rohde&Schwarz je prvým osciloskopom s 8 kanálmi vyrobeným týmto výrobcom. Medzi jeho prednosti patrí:

• vstupné analógové kanály: 4 (MXO54) / 8 (MXO58)

• frekvenčný rozsah do 2 GHz

• 1G bodov vnútornej pamäti

• akvizičná rýchlosť do 4 500 000 priebehov/sekundu

• 12 bitový A/D prevodník

• precízny digitálny trigger

• 15,6" dotykový displej

S osciloskopom MXO 5 nájdete anomálie a rušenia v signáloch rýchlejšie vďaka týmto vlastnostiam:

• zachytenie a zobrazenie až 90% signálu v reálnom čase, čo je o mnoho viac ako u iných osciloskopov
• digitálny trigger so zachytením tých najmenších úrovní signálov .... citlivosť 1/10 000 z vertikálneho rozlíšenia osciloskopu
• na trhu s osciloskopmi najrýchlešia akvizičná rýchlosť .... 4,5M priebehov/sekundu
• 12 bitový A/D prevodník, v HD režime 18 bitov

Technická špecifikácia:

• MXO54: 4 kanály so šírkou pásma do 200/500 MHz alebo 1/2 GHz
• MXO58: 8 kanálov so šírkou pásma do 100/200/350/500 MHz alebo 1/2 GHz
• vzorkovacia frekvencia 5 GSa/s
• akvizičná rýchlosť do 4,5M wfms/s, FFT akvizičná rýchlosť 40 000 FFT/s
• dĺžka záznamu 400M bodov (max. 4 kanály aktívne), 1G bodov voliteľne (max. 2 kanály)
• dĺžka záznamu pri segmentovanej pamäti až 1,6G bodov (voliteľne)
• 12 bitový A/D prevodník, pri HD režime až 18 bitov (šírka pásma max. 10 MHz)
• rozlíšenie 500 µV/dielik
• voliteľne frekvenčná analýza (Bode plot) a analýza zberníc I2C, SPI, UART/RS-232/RS-422/RS-485
• voliteľne logický analyzátor 16 kanálov a 2 kanálový ARB generátor funkcií do 100 MHz
• USB port pre ukladanie dát
• 15,6"dotykový displej s rozlíšením 1920×1080 px
• vzdialené ovládanie cez LAN rozhranie (webový prehliadač)

Jeden osciloskop, mnoho funkcií:

Rozšírenia osciloskopu ako šírka pásma, dekódovanie zberníc, frekvenčná analýza, generátor alebo iné sa aplikujú do osciloskopu pomocou SW kľúča. To znamená, že užívateľ si môže osciloskop dodatočne rozširovať podľa aktuálnych požiadavok bez potreby odoslania zariadenia do servisného strediska výrobcu. Zároveň sú týmto znižované jednorázové finančné náklady na nákup osciloskopu.
