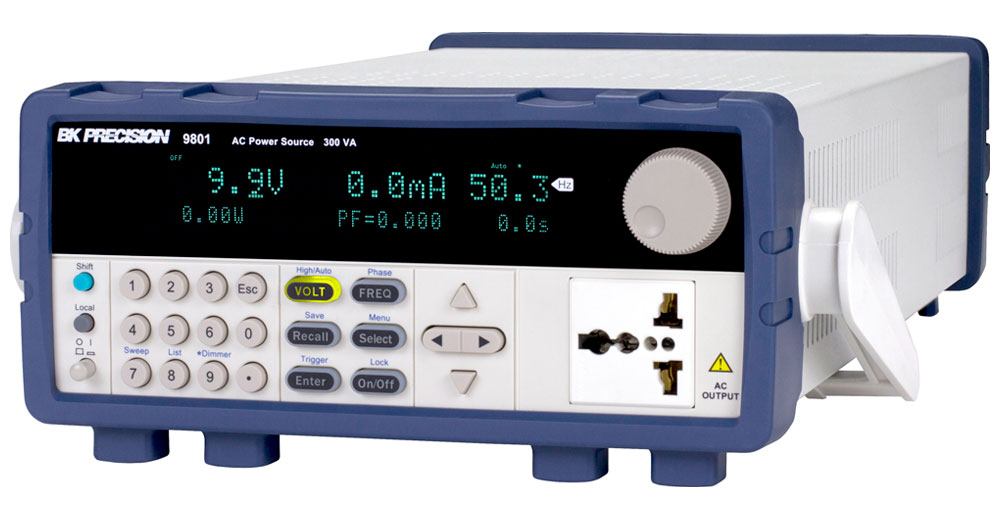

Programovateľný AC zdroj BK Precision BK9801

• výstupné napätie 0-300 V
• maximálny výstupný prúd 9 A (peak), 3 A (rms), v rozsahu 0-150V
• maximálny výstupný prúd 4,5 A (peak), 1,5 A (rms), v rozsahu 0-300V
• výstupný výkon 300VA
• frekvencia 45 Hz - 500 Hz
• THD skreslenie <0.5%
• pamäť na 10 užívateľských programov
• jednofázový
• pamäť pre 100 nastavení prístroja
• ochrana proti prepätiu, nadprúdu, prehriatiu
• funkcie zamknutia tlačidiel
• nastavenie fázy od 0 do 180°
• komunikačné rozhranie LAN, USB, RS 232
• automatické prepínanie rozsahu
• 19" palcový stojan
• testovanie napätia a frekvencie podľa noriem (IEC61000-4)
• PC program pre vzdialené ovládanie, ovládač LabVIEW
• prevádzková teplota 0 - 40 °C
• rozmery 214.5 x 88.2 x 453.5 mm
• váha 9.5 kg

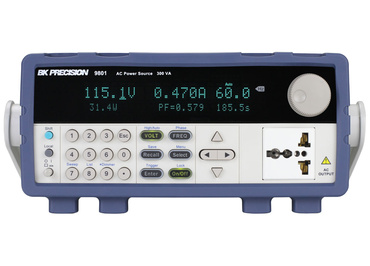

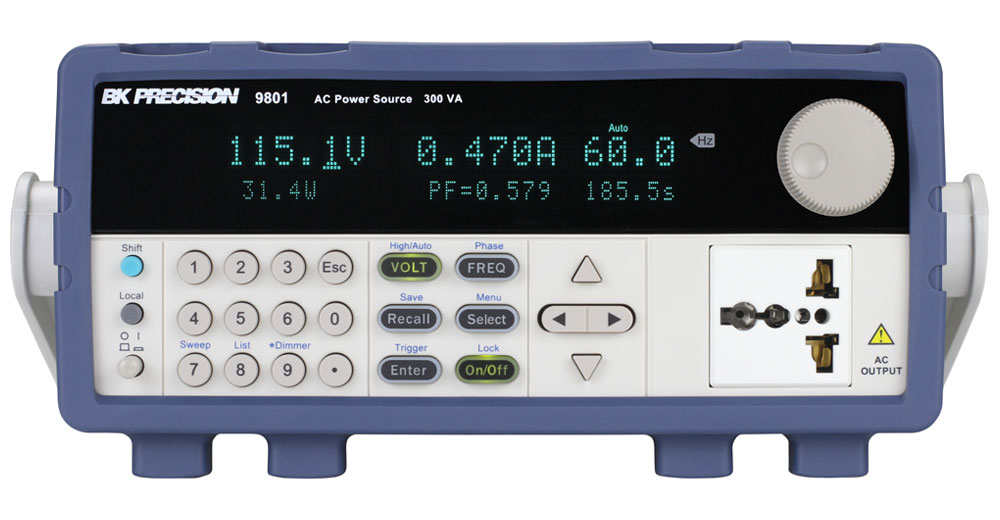

Programovateľný AC zdroj BK9801

Prístroj je schopný pracovať ako zdroj aj ako meracie zariadenie. Plne programovateľný zdroj dosahuje výkon až 300VA. Na výstup zdroja možno nastaviť napätie od 0 do 300V s krokom 0.1 V, fáza od 0 do 360°. Hodnoty výstupnej frekvencie môžeme meniť v rozmedzí od 45Hz do 500Hz. U AC zdroja BK9801 možno nastaviť prúdovú ochranu, pri ktorej zdroj odpojí výstup, maximálne 3A RMS.

Programovateľným zdrojom BK 9801 zmeriame zdanlivý a skutočný výkon, PF faktor, frekvenciu, napätie a prúd. Funkcie zdroja ako sú napäťové a frekvenčné rozmietanie, list mód a simulátor rušenia v napájacej sieti (PLD) sa využívajú na vytváranie rôznych rušivých signálov. "List mód" možno použiť pre postupné generovanie prepätia, napäťových úbytkov alebo skreslenie frekvencie. PLD funkcia vytvára zákmity a prekmity, ktoré sa môžu vyskytovať v napájacej sieti. Funkcia Dimmer slúži na testovanie motorov a LED.

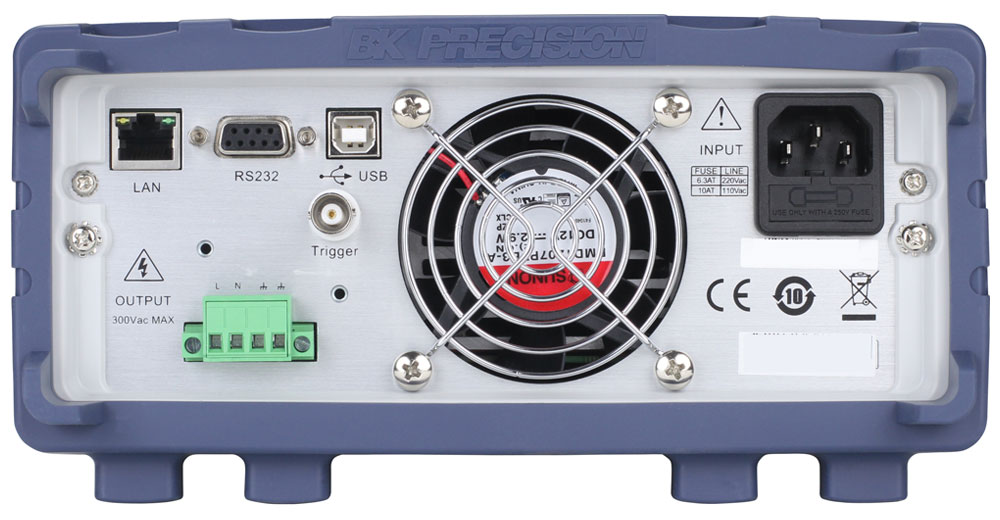

Programovateľný lineárny AC zdroj BK9801 podporuje štandardne USB, RS232 a LAN rozhranie, vďaka ktorým je možné pripojiť zdroj k PC. Komunikácia medzi počítačom a BK9801 prebieha pomocou aplikácie LabVIEW.

Obrázok 1: PC aplikácia pre vzdialené ovládanie

Obrázok 2: Priebeh napätového rozmietania
