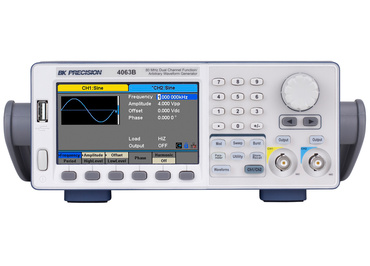

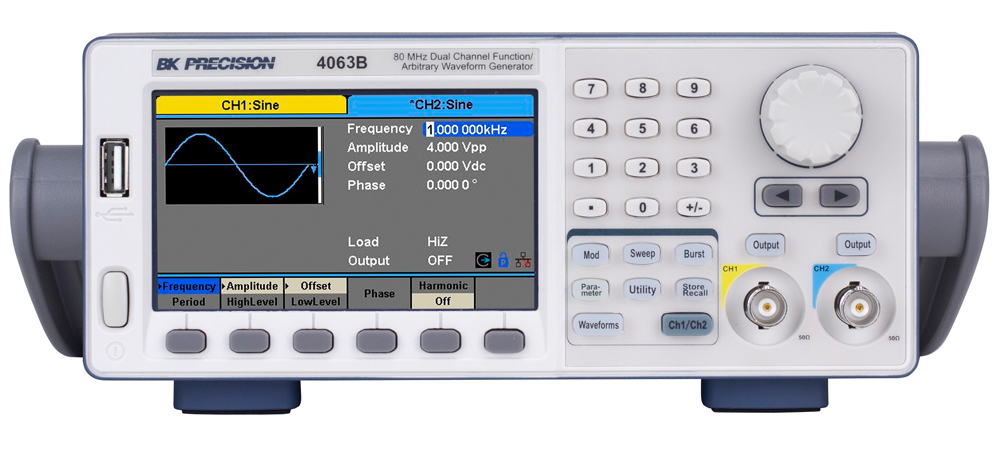

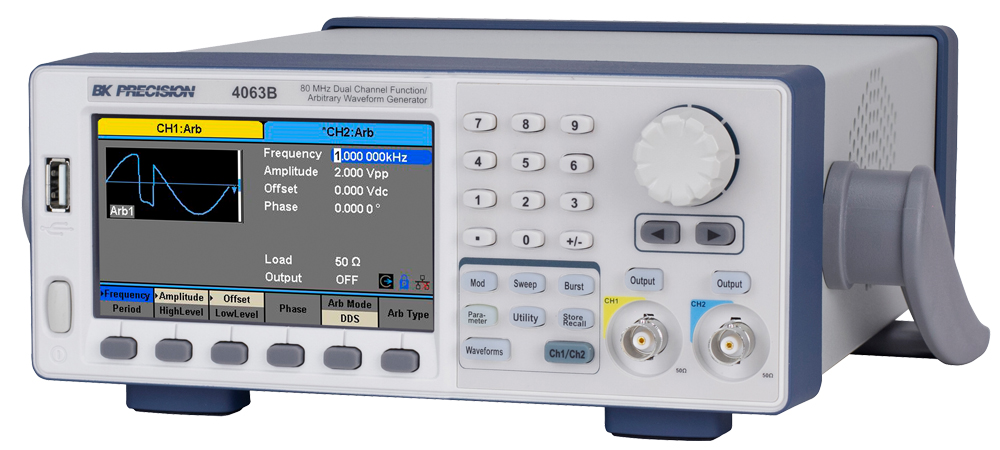

Programovateľný funkčný generátor BK4063B

Parametre:

• Frekvenčný rozsah pre sínus od 1 μHz do 80 MHz, obdĺžnik od 1 μHz do 25 MHz, 1 μHz do 1 MHz pre trojuholník a pílu, 1 μHz do 25 MHz pre pulz a arbitrary priebeh 1 μHz do 20 MHz
• Frekvenčné rozlíšenie 1 μHz
• Modulácie AM, DSB-AM, ASK, FM, FSK, PM, PWM
• Generátor harmonických
• Rise/fall time (obdĺžnik) <8,5 ns
• Šírka pulzu min. 16,3 ns
• Ľubovoľné arbitrary priebehy sa vzorkovaním 75 MSa/s, rozlíšením 16 bitov a dĺžkou 8M bodov
• Generovanie dát pre ľubovoľné priebehy je možné pomocou sofvéru alebo vytvorením cez ovládací panel
• Obsahuje frekvenčný čítač, tiež číta frekvenciu, periódu, striedu, šírku pulzu
• Frekvenčný rozsah čítača od 100 mHz do 200 MHz
• Grafický 4,3" TFT-LCD, dotykový

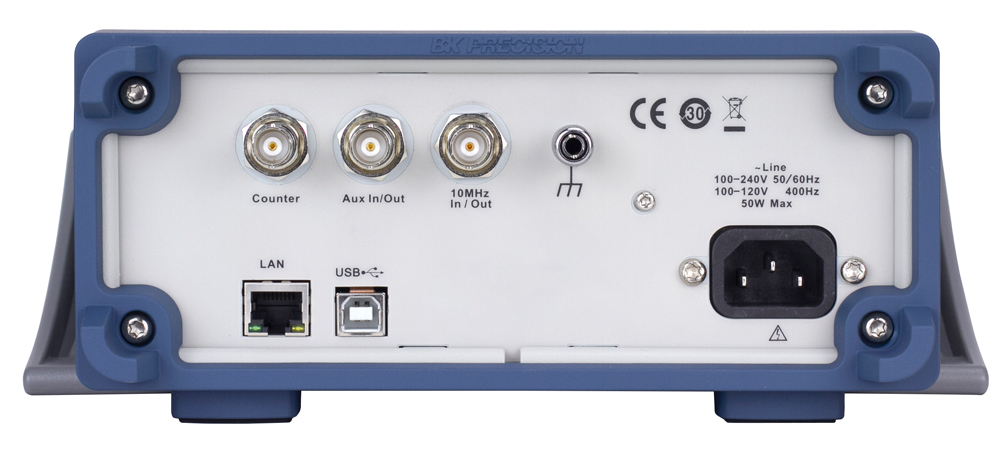

• Komunikačné rozhranie USB, LAN a GPIB (voliteľne)

2 kanálový výstup

Generátor BK4063B ponúka 2 nezávislé výstupy s tým, že jednoduchým prepnutím tlačidla je možné z týchto výstupov generovať rovnaký signál s nastaviteľnou fázou medzi jednotlivými kanálmi.

Ľubovoľný priebeh

Generátor umožňuje vytvorenie ľubovoľného priebehu s dĺžkou 8M bodov a uloženie až 10 priebehov do pamäti. Užívateľ si môže tiež vybrať z 196 preddefinovaných priebehov.

K dispozícii je softvér umožňujúci jednoduché vytvorenie ľubovoľného artibtrary priebehu a to buď ručne alebo pomocou matematických funkcií. Štandardné USB rozhranie umožňuje používateľom prenos vytvorených priebehov z PC do generátora. Na prednom paneli je tiež k dispozícii USB host port, ktorý slúži na uloženie alebo načítanie nastavení a priebehov na USB disk.
