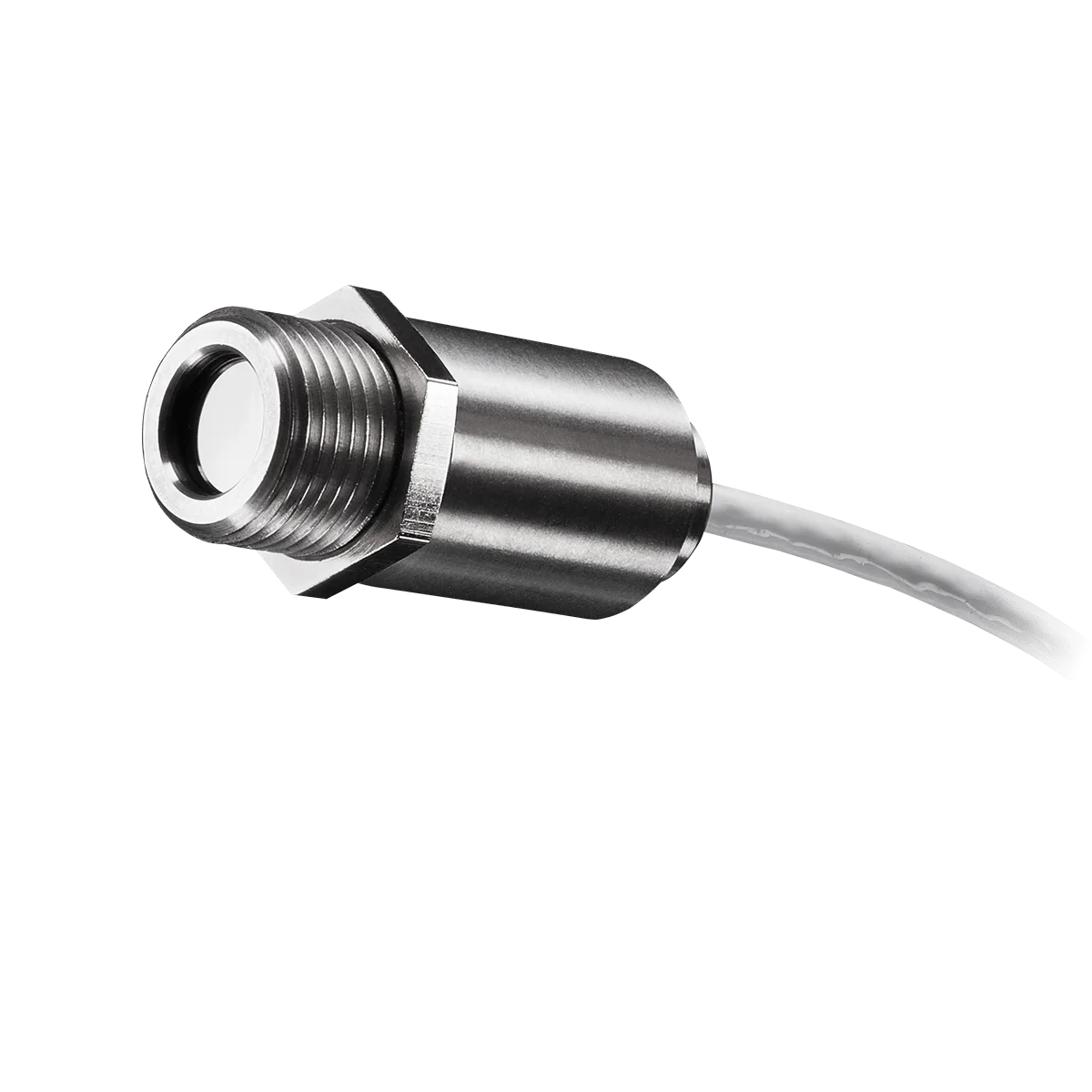

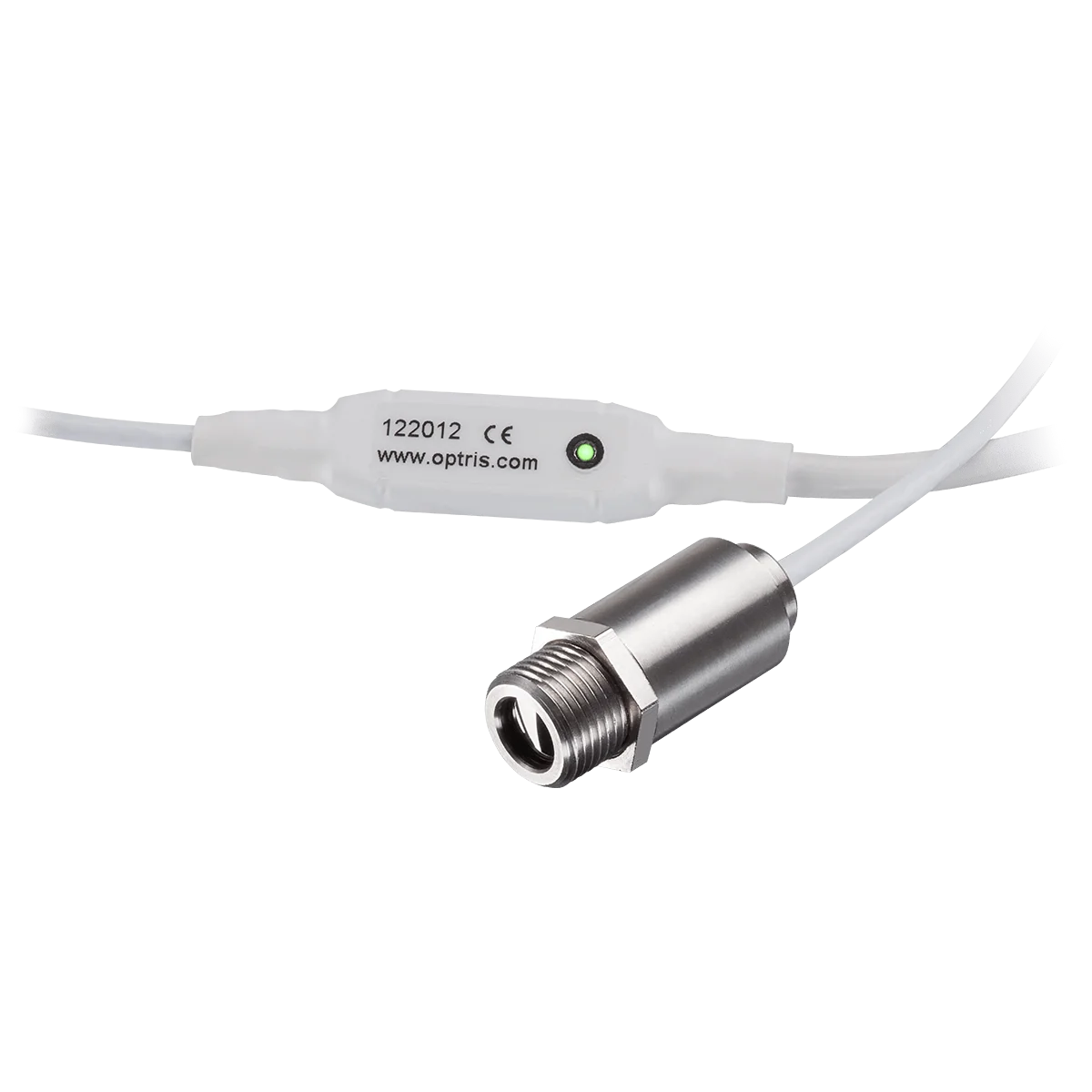

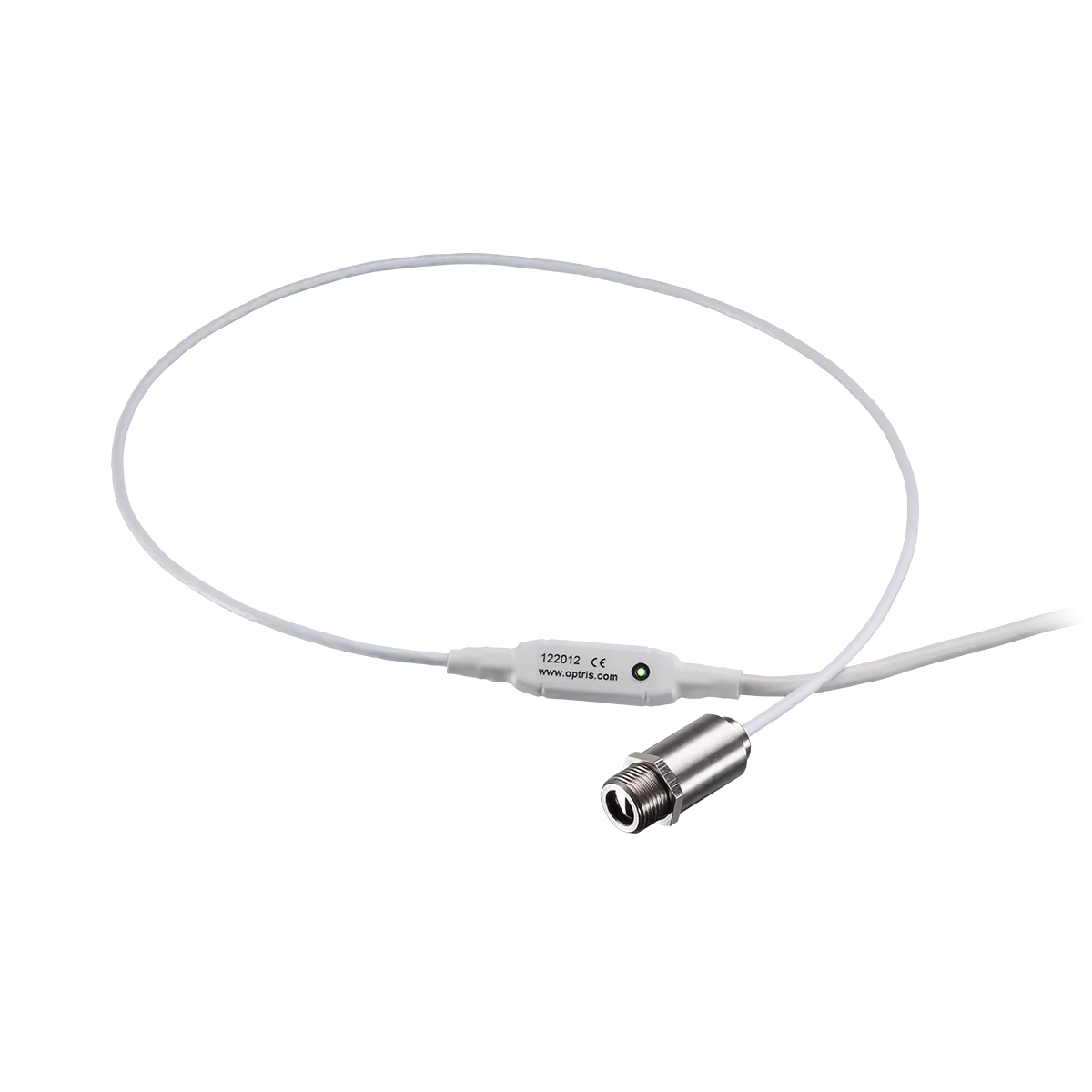

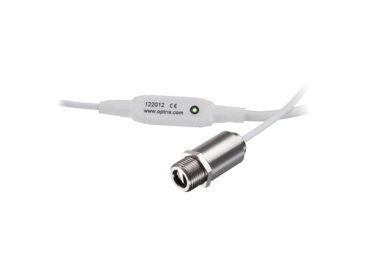

Pyrometer Optris CSmicro 3M

Malá infračervená meracia hlavica je optimálne vhodná na inštaláciu v obmedzenom priestore a následne umožňuje obzvlášť cenovo výhodnú integráciu do automatizačných procesov.

Rada Optris CSmicro môže byť prevádzkovaná prostredníctvom novej mobilnej aplikácie IR (Android). Aplikácia umožňuje sledovať a analyzovať infračervené meranie teploty na pripojenom smartfóne alebo tablete.

Technické parametre

Teplotný rozsah

• 50 ... 350°C (3ML)
• 100 ... 600°C (3MH)

Spektrálny rozsah: 2,3 µm

Optické rozlíšenie (90 % energie):

• 22:1 (3ML)
• 33:1 (3MH)

• Optika: SF, CF, CF1
• Presnosť (pri teplote okolia 23 ±5 °C) ± (0,3 % odpočtu + 1 °C)
• Opakovateľnosť (pri teplote okolia 23 ±5 °C): ± (0,1 % odpočtu + 1 °C)
• NETD: 30 mK (3ML) / 50 mK (3MH)
• Čas odozvy (90 %): 8 ms (verzia mA: 20 ms)
• Emisivita / zosilnenie (nastaviteľné pomocou vstupu 0-5 V DC alebo softvéru): - Vlhkosť: 0,5 V DC: 0.100 - 1.100
• Transmisivita (nastaviteľná softvérovo): 1,100 - 1,100: 0.100 - 1.100

Spracovanie signálu (parameter nastaviteľný pomocou softvéru): podržanie špičky, podržanie údolia, priemer, rozšírená funkcia podržania s prahom a hysteréziou.

Dalšie parametre:

Rozmery elektroniky: dĺžka: 35 mm, priemer: 12 mm

Softverová výbava:

• Optris Compact Connect (Windows)
• Optris IR mobile (Android)
• Obe zdarma pre neomedzený počet inštalácií

Okolná teplota:

• -20 ... 85 °C (snímacia hlava)
• -20 ... 80 °C (elektronika / verzia mV)
• -20 ... 75 °C (elektronika / verzia mA)

Napájanie: 5-30 V DC

Komunikácia:

Výstup / analóg:

• 0 - 5/10 V (verze mV)
• 4 - 20 mA (verze mA)

Výstup / alarm:

• 0 - 30 V / 50 mA (verzia mA: 500 mA)

Výstup / digitálný:

• jednosmerný / obojsmerný, 9,6 kBaud
• voliteľne USB

Funkcie LED:

• indikácia alarmu, podpora automatického zameriavania, autodiagnostika, indikácia teploty (prostredníctvom teplotného kódu)

Vstup (0-10 V):

• programovateľný funkčný vstup pre externé nastavenie emisivity / nastavenie okolitej teploty
• výstup spúšťaného signálu alebo funkcie zadržania špičky

Oblasti použitia pyrometrov Optris CSmicro 3M

Kompaktný infračervený teplomer Optris CSmicro 3M má meraciu vlnovú dĺžku 2,3 µm, a preto sa používa na meranie teploty kovových povrchov a kompozitných materiálov pri spracovateľských operáciách. Nízky teplotný rozsah začínajúci na 50 °C robí z tohto teplotného čidla vyhodný pyrometer pre všetky druhy meraní nízkych teplôt kovov. Vďaka vlnovej dĺžke 2,3 µm potom snímač umožňuje merať teplotu v infraspektre aj cez sklo.
