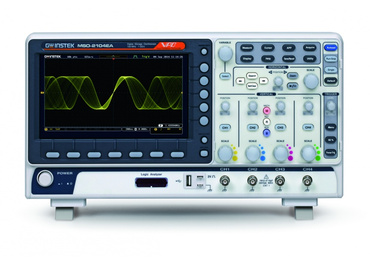

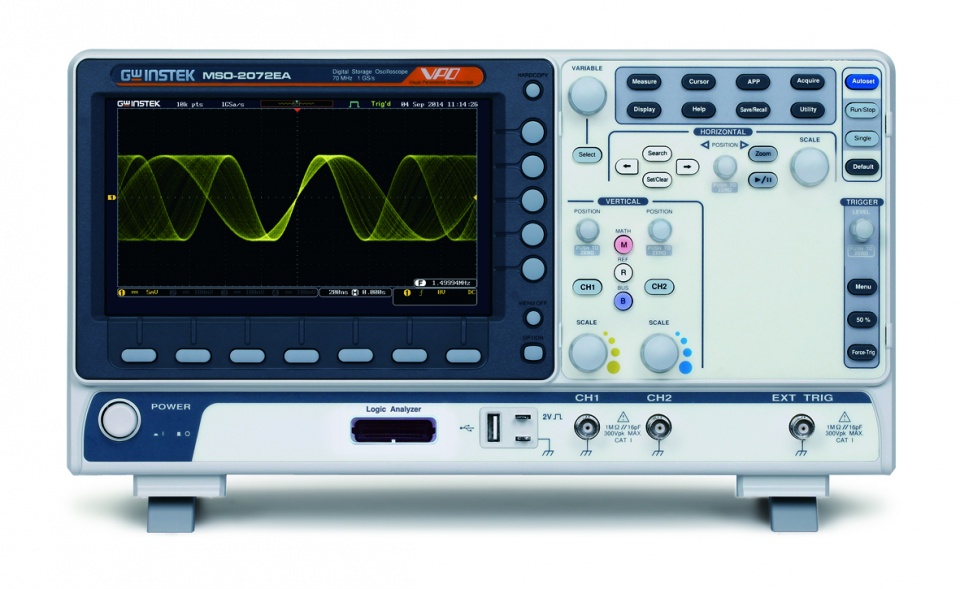

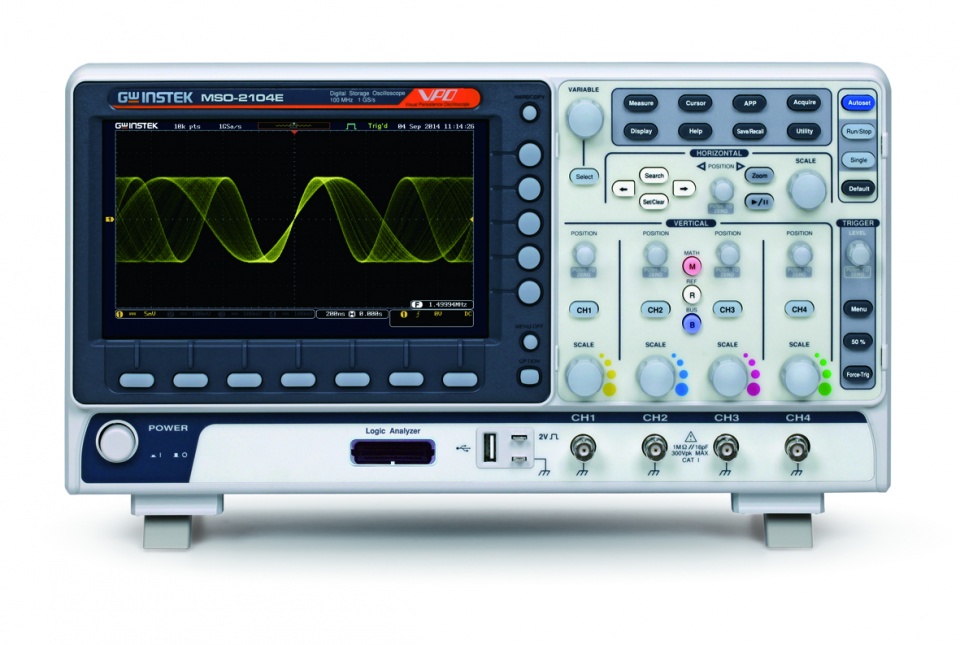

Rada multifunkčných osciloskopov GW-Instek MSO-2000E

Parametre

• 2 alebo 4 kanály
• frekvenčné pásmo 70/100/200 MHz
• vzorkovanie 1 GSa/s na kanál
• vnútorná pamäť 10 M bodov na kanál
• vertikálny rozsah 1 mV - 10 V/dielik
• obnovovacia frekvencia 120 000 priebehov/s
• vertikálne rozlíšenie 8 bitov
• FFT
• dekódovánie zberníc I2C, SPI, UART, CAN, LIN
• MSO-2000E verzia so 16 kanálový logický analyzátorom
• MSO-2000EA verzia so 16 kanálový logický analyzátorom + 2 kanálový 25 MHz ARB generátor
• funkcia frekvenčnej analýzy (PC softvér)
• funkcia segmetnovanej pamäti
• ukladanie snímkov obrazovky a csv priebehov na USB disk
• LCD display 8", rozlíšenie 800 x 480
• komunikačné rozhranie USB, LAN

Rada multifunkčních osciloskopov GW-Instek MSO-2000E

Řada multifunkčních osciloskopů se zabudovaným logickým analyzátorem MSO-2000 vychází z kvalitní řady GDS-2000E. Poskytuje vysokou obnovovací frekvenci 120 000 průběhů/s pro detailní zachycení a zobrazení slabých a přechodných signálů. Hloubka paměti až 10 milionů bodů záznamu na kanál umožňuje získání a analýzu kompletního průběhu měření u většiny aplikací. Řadu je možné rozdělit na 2 základní varianty modelů. MSO-2000E obsahují zabudovaný 16 kanálový logický analyzátor, MSO-2000EA obsahují navíc ještě dvoukanálový funkční ARB generátor.

Rada MSO-2000 poskytuje 16 kanálový logický analyzátor s hĺbkou pamäte 10 M bodov na kanál a citlivosťou 250 mV na zmenu logickej úrovne vstupov. K dispozícii sú štandardné funkcie spúšťania a dekódovania, napríklad dekódovanie zberníc I2C, SPI, sériovej linky UART (RS 232/422/485) a CAN/LIN zberníc, ktoré sú bežné v automobilovom priemysle.

Modely MSO-2000EA dopĺňajú osciloskop a logický analyzátor o dvojkanálový funkčný generátor. Generátor umožňuje generovať signály do frekvencie až 25 MHz s vertikálnym rozlíšením 14 bitov a vzorkovacou frekvenciou 200 MSa/s. Dostupné sú štandardné signály (sínus, obdĺžnik, pulz, píla, šum, DC) a 7 ďalších priebehov. Generátor podporuje modulačné funkcie AM/FM/FSK a funkciu sweep.
