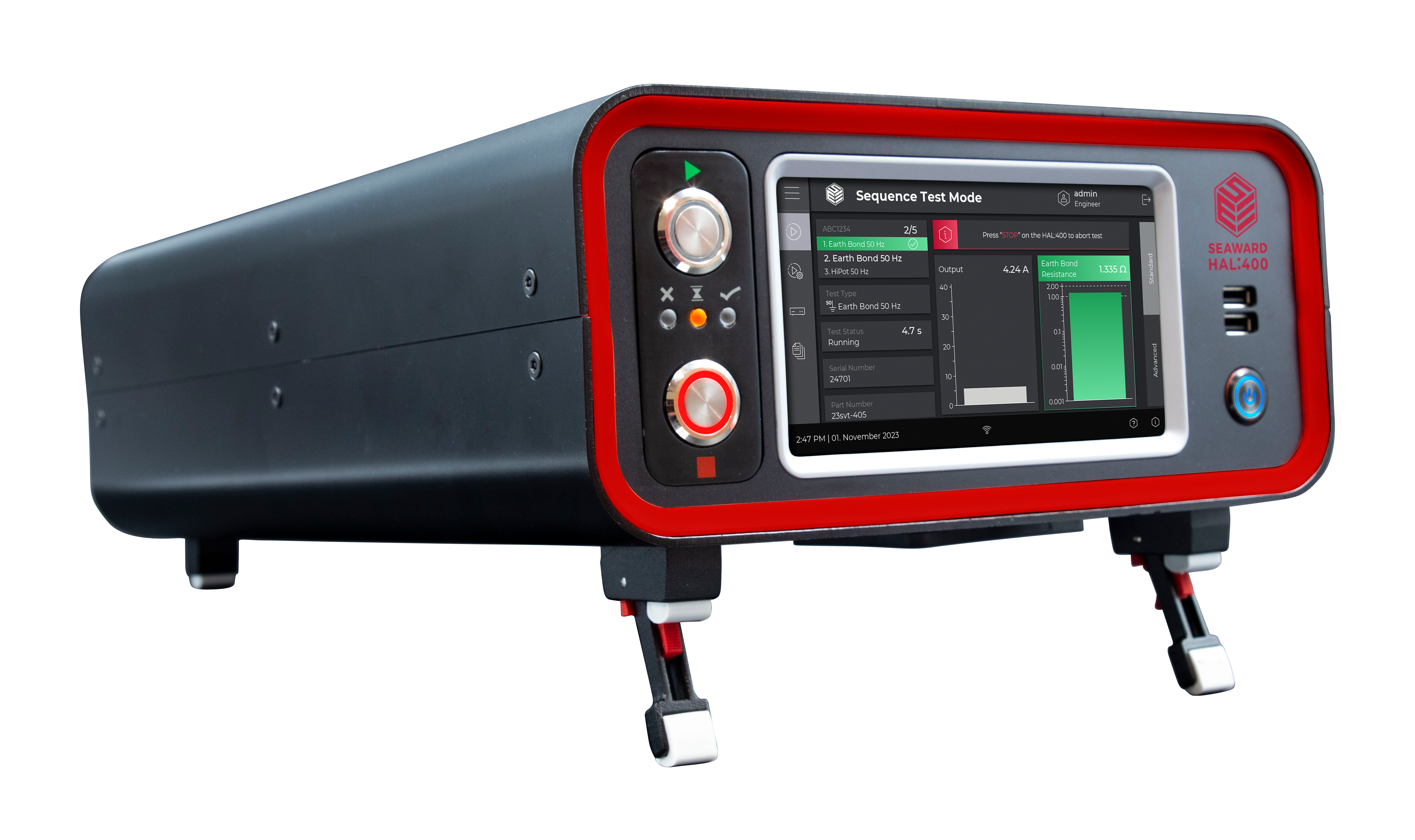

Vysokonapäťový tester pre výrobné linky HAL400

HAL400 tester nadväzuje na úspešný rad HAL testerov a prináša ultimátne viacúčelové testovacie riešenie pre výrobné linky. Vďaka dlhoročnej spolupráci s koncovými zákazníkmi výrobca Seaward vyvinul zariadenia s funkciami, ktoré zlepšujú výrobné procesy a umožňujú vykonávať kompletnú sadu elektrických testov v súlade s medzinárodnými štandardmi vrátane IEC/EN a UL, bez ohľadu na to, kde na svete sa nachádzate.

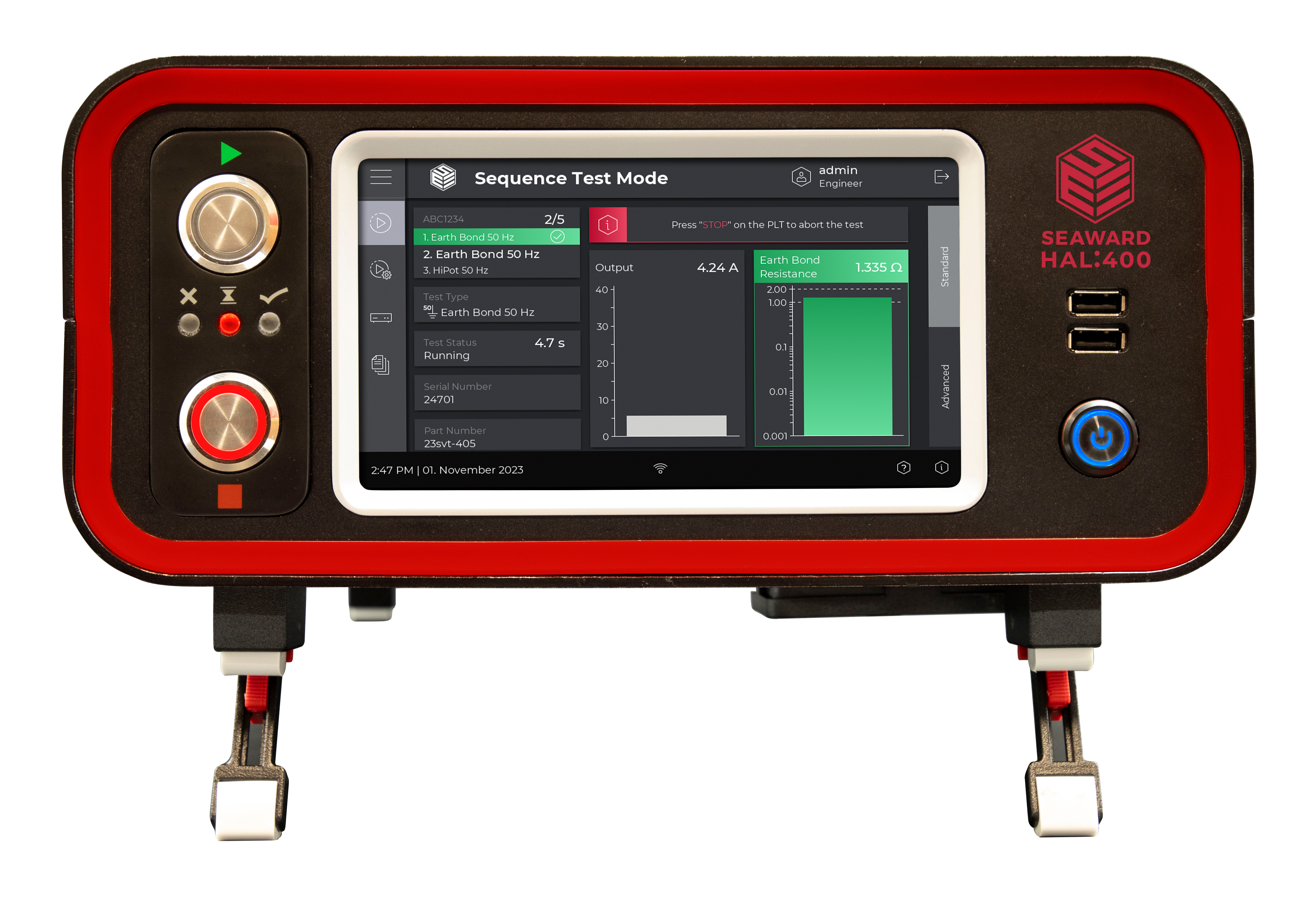

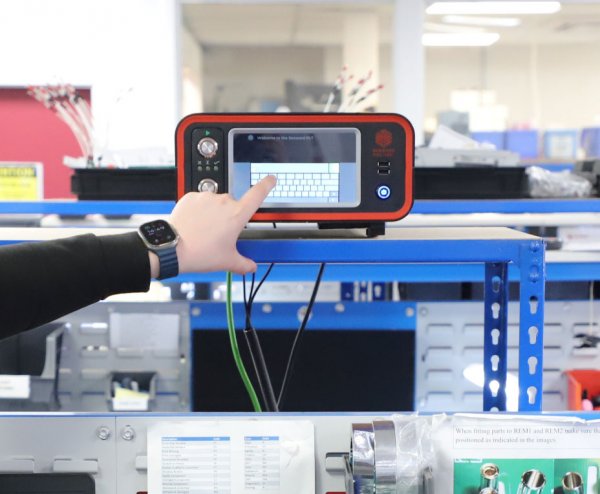

Dotykové rozhranie

Prvé dotykové rozhranie na produkte firmy Seaward bolo navrhnuté s dôrazom na rýchlosť a jednoduchosť. Ľahko prístupné a intuitívne menu vám umožní okamžitý prístup k požadovaným funkciám bez zbytočných komplikácií. Tento užívateľsky orientovaný prístup zaisťuje, že výsledný produkt je nielen funkčný, ale aj intuitívny a príjemný na používanie.

Možnosť rozšírení

HAL400 bol navrhnutý tak, aby splnil nielen vaše testovacie požiadavky, ale aj váš rozpočet, čo z neho robí vynikajúcu investíciu pre vaše podnikanie. Základnú jednotku je možné rozšíriť o testovanie uzemnenia, čím môžete ušetriť tisíce za nahrádzanie testovacieho vybavenia, ktoré neposkytuje funkcie potrebné pre vaše budúce potreby.

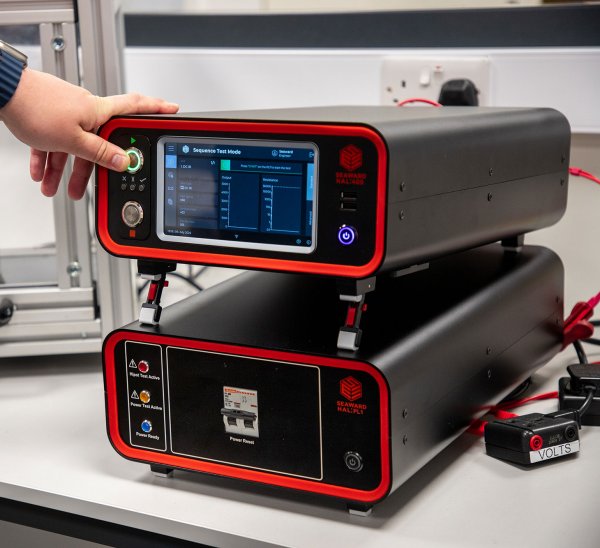

Zariadenie HAL400 môžete kombinovať s naším modulom na meranie zvodového prúdu (dostupný v Q1 2025) pre funkčné testy ako sú výkonové testy, čo umožňuje komplexné testovanie s menším počtom zariadení a s nižšími nákladmi.

Moderná konektivita

HAL400 je vybavený rozsiahlym radom možností pripojenia:

- Ethernet a voliteľné Wi-Fi pripojenie pre okamžitý prenos výsledkov testov do sieťových lokácií

- Aktualizácia firmvéru vzdialeným prístupom

- USB na pripojenie moderných periférií ako sú čítačky čiarových kódov a tlačiarne

- HDMI výstup pre možnosť pripojenia väčšieho displeja

Funkcie a vlastnosti

Kľúčové vlastnosti:

- 3 úrovne užívateľských oprávnení (Operátor, Supervízor, Technik)

- Automatické odhlásenie po definovanej dobe

- Sekvencia testov

- Manuálne testovanie

- Vzdialené ovládanie z PC

- Externý výstup na obrazovku

- Systém šablón pre uľahčenie globálnych zmien v testovacích sekvenciách

- Možnosť vytvárania správ pre operátorov

- Vizuálna signalizácia cez maticu

- Prenos výsledkov na USB

- Jednoduché a pokročilé testovacie obrazovky

- Prepojenie čísel dielov s testovacou sekvenciou pre automatický výber testu

- Zobrazenie kľúčových metrík výrobnej linky - priepustnosť***

- Funkcia čítania čiarových kódov

- Tlač testovacích štítkov

- Klonovanie nastavenia medzi prístrojmi

- Prehľadový panel výkonu

- Vzdialená aktualizácia firmvéru

- Vzdialený prehľadový panel výkonu

- Zobrazenie prevádzkových testov vo wattoch, V/A, ampéroch a ďalších jednotkách****

*Funkcia merania uzemnenia je voliteľným rozšírením

***Pri použití s ​​modulom na meranie záťaže/zvodového prúdu

****Prostredníctvom cloudového softvéru

Technická špecifikácia HAL400

DC Hipot test

- Výstupné napätie: 100 – 6000 V

- Nastavenie výstupného napätia: kroky po 10 V

- Rozsah zobrazenia merania: 0,001 mA – 10,000 mA

- Rozlíšenie displeja: 0,001 mA

- Detekcia oblúka: 1 mA - 40 mA

Meranie pri testovacom napätí (50 V – 1000 V DC)

Rozsah zobrazenia 1

- Rozsah: 0,01 MΩ - 9,99 MΩ

- Rozlíšenie: 0,01 MΩ

Rozsah zobrazenia 2

- Rozsah: 10 MΩ - 999 MΩ

- Rozlíšenie: 1 MΩ

Test kontinuity

- Metóda merania: DC 4vodičové meranie

- Testovací prúd: 250 mA ± 30 mA

Rozsahy zobrazenia odporu

1. Rozsah: 0,00 Ω až 9,99 Ω (rozlíšenie 0,01 Ω)

2. Rozsah: 10,0 Ω až 99,9 Ω (rozlíšenie 0,1 Ω)

3. Rozsah: 100 Ω až 999 Ω (rozlíšenie 1 Ω)

4. Rozsah: 1,00 kΩ až 9,99 kΩ (rozlíšenie 0,01 kΩ)

Nábeh a dobeh (všetky testy)

- Čas nábehu a dobehu: 0,0 s – 300 s

- Rozlíšenie nábehu a dobehu: 0,1 s

Doba testu

Test kontinuity

- Doba trvania: 0,5 s – 300 s

- Rozlíšenie: 0,1 s

AC Hipot test

- Frekvencia: voliteľná 50 alebo 60 Hz

- Výstupné napätie: 100 – 5000 V

- Nastavenie výstupného napätia: kroky po 10 V

- Rozsah zobrazenia merania: 0,001 mA – 20,000 mA

- Rozlíšenie zobrazenia prúdu: 0,001 mA

- Maximálna menovitá záťaž: 100 VA

- Detekcia oblúka: 1 mA - 40 mA

Test izolačného odporu

- Výstupné napätie: 50 – 5000 V

- Nastavenie výstupného napätia: kroky po 10 V

Meranie pri testovacom napätí (500 V – 5000 V DC)

- Rozsah zobrazenia: 1,00 GΩ - 50,00 GΩ

- Rozlíšenie: 10 MΩ

Test uzemnenia (Ground Bond)

- Frekvencia výstupného prúdu: voliteľná 50 Hz alebo 60 Hz

- Výstupný testovací prúd: 1,00 A až 40,00 Arms

- Rozlíšenie testovacieho prúdu: 0,01 A

- Rozsah merania odporu: 0,000 Ω až 1,999 Ω

- Rozlíšenie: 0,001 Ω

Doba výdrže pre rôzne testy

Hipot a test izolačného odporu

- Trvanie: 0,1 s – 300 s

- Rozlíšenie: 0,1 s

Test uzemnenia

- Trvanie: 0,5 s – 240 s

- Rozlíšenie: 0,1 s

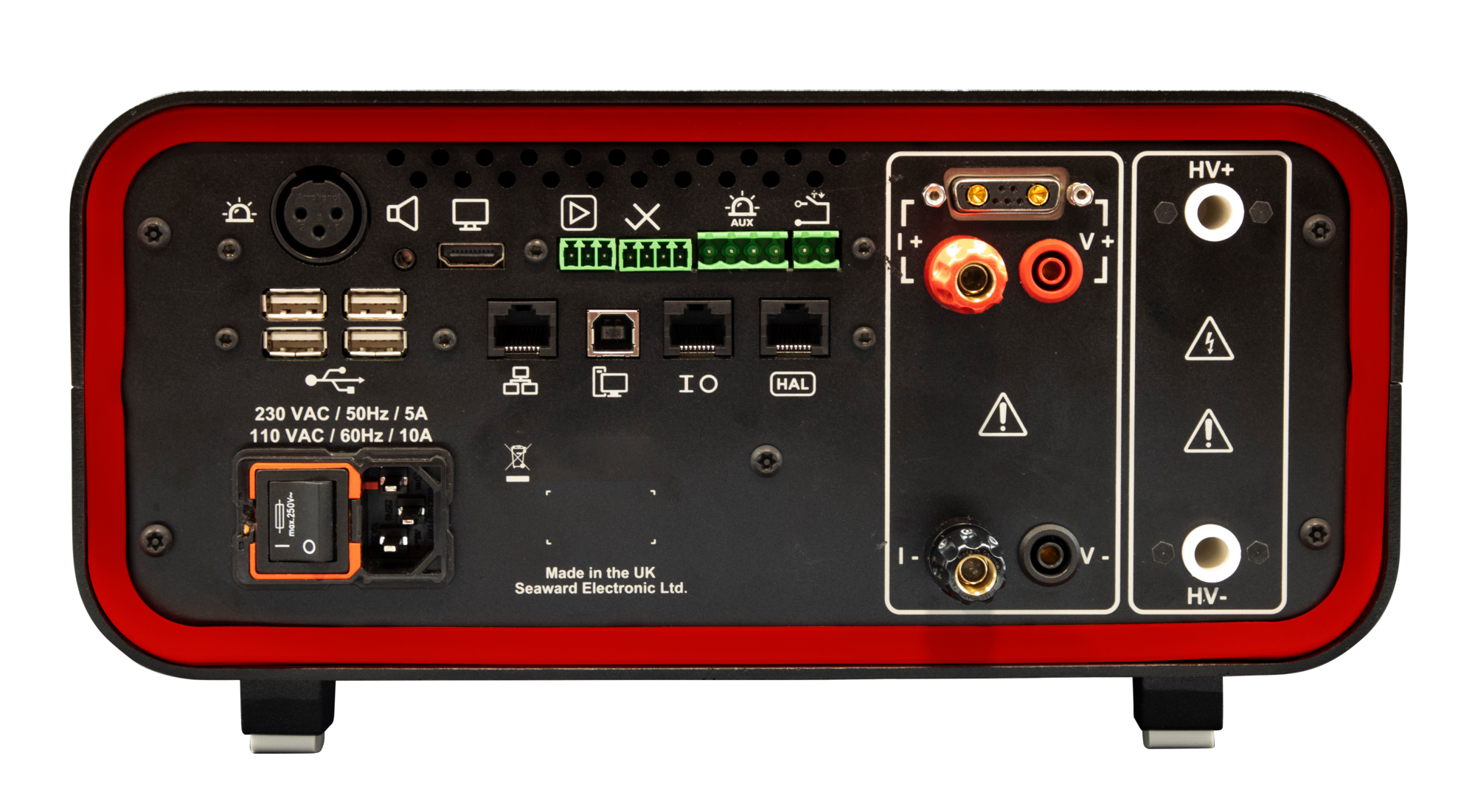

Obr. Zadný panel HAL400
